SUS304 πρόταση 24,18 σχήμα 35 ελεγκτών υποδοχών βουλωμάτων. Επαλήθευση της τρύπας αυλακιού και του αντίστροφου μυτερού μετρητή

Iec60884-1 πρόταση 24,18 σχήμα 35. Επαλήθευση της τρύπας αυλακιού και του αντίστροφου μυτερού μετρητή

Πρότυπα:

Βουλώματα και υποδοχή-έξοδοι IEC 60884-1 “για την οικογένεια και παρόμοιους λόγους – μέρος 1: Πρόταση 24,18, σχήμα 35 γενικών απαιτήσεων”.

Εφαρμογή:

Χρησιμοποιείται για να εξετάσει το αυλάκι, την τρύπα και την αντίστροφη κωνικότητα. Έχει γίνει ένας αναπόφευκτος και σημαντικός εξοπλισμός στον κατασκευαστή οικιακών συσκευών, τα τμήματα ποιοτικής επιθεώρησης και ανιχνευμένη απόδοση ασφάλειας Ε&Α τη όργανο των οικιακών ηλεκτρικών προϊόντων.

Δείγμα δοκιμής:

Αυλάκι δοκιμής, τρύπα και αντίθετη κωνικότητα

Χαρακτηριστικό γνώρισμα:

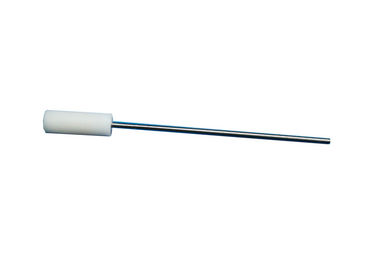

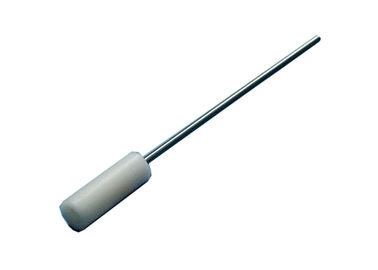

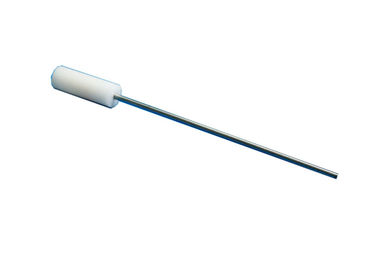

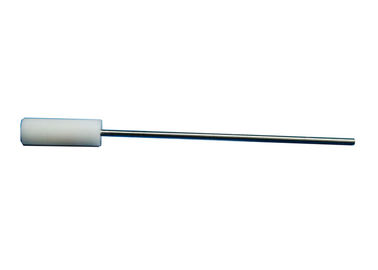

1. Υλικό του ελέγχου μερών: Ανοξείδωτο, διαστάσεις: η διάμετρος Φ2.5 +0,05 0, το μήκος είναι περισσότερο από 100 χιλ.

2. Η νάυλον λαβή, εξοπλίζει με περασμένες κλωστή τις M6 τρύπες στο τέλος της λαβής, μπορεί να συνδεθεί με το δυναμόμετρο τραβήγματος και ώθησης για την παραγωγή της δοκιμής εφαρμογής δύναμης.

Παράμετροι:

Βήματα λειτουργίας

Ένας μετρητής σύμφωνα με το σχήμα 35, που εφαρμόζεται με μια δύναμη 1 Ν δεν θα εισαγάγει περισσότερα από 1,0 χιλ. από το ανώτερο μέρος οποιωνδήποτε αυλακιού, τρύπας ή αντίστροφης κωνικότητας, ή ομοίων, όταν ο μετρητής είναι εφαρμοσμένος παράλληλος στην τοποθετώντας/ενισχυτικές επιφάνεια και η κάθετος στο μέρος υπό δοκιμή, όπως φαίνεται στο σχήμα 36.

Σημείωση: Η επαλήθευση ως προς το εάν, σύμφωνα με το σχήμα 35, ο μετρητής έχει εισαχθεί από περισσότερα από 1,0 χιλ. γίνεται σε σχέση με μια κάθετο επιφάνειας στο πρόσωπο Β και συμπεριλαμβανομένου του ανώτερου μέρους της περίληψης των αυλακιών, τρύπες, η αντιστροφή εκλεπτύνει ή όμοιοι.
