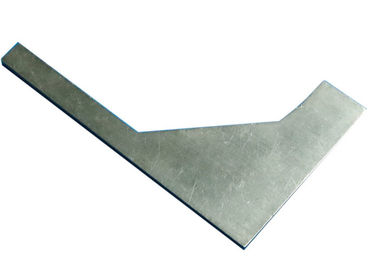

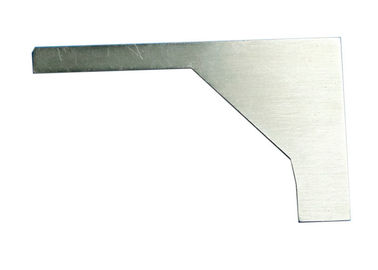

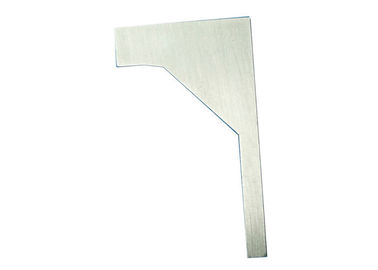

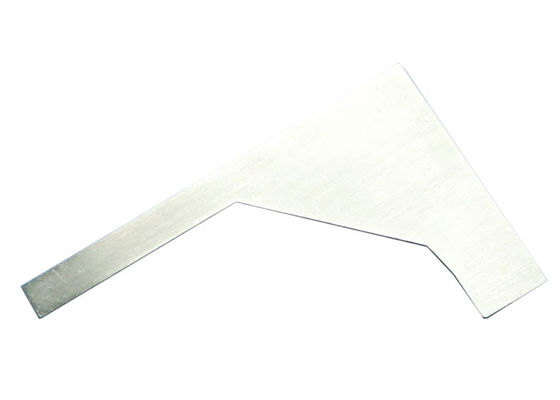

σχήμα 24,17 και 24,18 32 προτάσεων 2 χιλ. πάχους μετρητής πιάτων κάλυψης ανοξείδωτου

Iec60884-1 σχήμα 24,17 και 24,18 32 προτάσεων μετρητής πιάτων κάλυψης ανοξείδωτου

Πρότυπα:

Βουλώματα και υποδοχή-έξοδοι IEC 60884-1 “για την οικογένεια και παρόμοιους λόγους – μέρος 1: Πρόταση 24,17 και 24,18, σχήμα 32 γενικών απαιτήσεων”.

Εφαρμογή:

Χρησιμοποιείται για να ελέγξει τη γραμμή περιγράμματος της κάλυψης ή του πιάτου κάλυψης. Έχει γίνει ένας αναπόφευκτος και σημαντικός εξοπλισμός στον κατασκευαστή οικιακών συσκευών, τα τμήματα ποιοτικής επιθεώρησης και ανιχνευμένη απόδοση ασφάλειας Ε&Α τη όργανο των οικιακών ηλεκτρικών προϊόντων.

Δείγμα δοκιμής:

Παράμετροι:

Βήματα λειτουργίας:

Παρακαλώ αναφερθείτε σε iec60884-1, ο μετρητής που παρουσιάζεται στο σχήμα 32 ωθείται προς κάθε πλευρά κάθε κάλυψης ή κάλυψη-πιάτου που καθορίζονται χωρίς βίδες σε μια τοποθετώντας ή ενισχυτική επιφάνεια, όπως φαίνεται στο σχήμα 33. Το πρόσωπο Β που στηρίζεται στην τοποθετώντας/ενισχυτική επιφάνεια, με την κάθετο προσώπου Α σε το, ο μετρητής εφαρμόζεται κάθετα σε κάθε πλευρά υπό δοκιμή.

Οι αποστάσεις μεταξύ του προσώπου Γ του μετρητή και της περίληψης της πλευράς υπό δοκιμή, μετρημένος παράλληλος στο πρόσωπο Β, δεν θα μειωθούν (με εξαίρεση τα αυλάκια, οι τρύπες, αντιστροφή εκλεπτύνουν ή όμοιοι, που τοποθετούνται σε μια απόσταση λιγότερο από 7 χιλ. από ένα αεροπλάνο συμπεριλαμβανομένου του προσώπου Β και συμμόρφωση με τη δοκιμή 24,18) όταν επαναλαμβάνονται οι μετρήσεις, αρχικός από το σημείο Χ στην κατεύθυνση του βέλους Υ (δείτε το σχήμα 34).
