| Τόπος καταγωγής: | China |
| Μάρκα: | HongCe |
| Πιστοποίηση: | Calibration certificate(cost additional) |
| Αριθμό μοντέλου: | HC9916 |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Κοντραπλακέ |
| Χρόνος παράδοσης: | 20 days |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | 30 σύνολο το μήνα |
| Βούλωμα δοκιμής: | Προσαρμοσμένος | Βούλωμα δοκιμής: | Χάλυβας |
|---|---|---|---|
| Test weight: | Superposition | Operating method: | By manual |
| Υψηλό φως: | ηλεκτρικός ελεγκτής υποδοχών,ηλεκτρικός ελεγκτής βουλωμάτων |
||

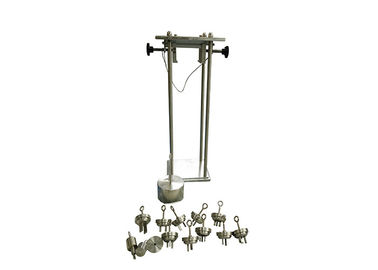

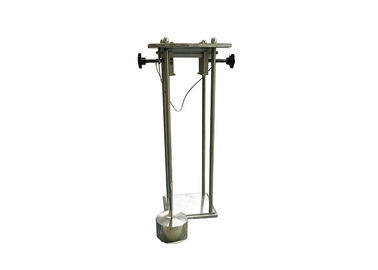

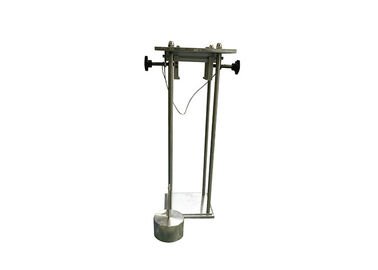

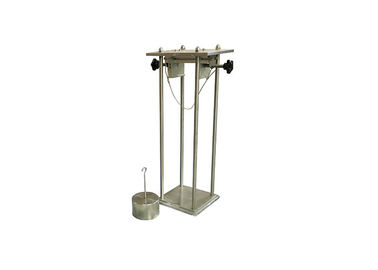

Ελεγκτής υποδοχών βουλωμάτων για τη δύναμη επαλήθευσης απαραίτητη να αποσύρει το βούλωμα για iec60884-1 χειρωνακτική λειτουργία Figure18
Πρότυπα:
Βουλώματα και υποδοχή-έξοδοι IEC 60884-1 “για την οικογένεια και παρόμοιους λόγους – μέρος 1: Πρόταση 22,1 γενικών απαιτήσεων”
Εφαρμογή:
Χρησιμοποιείται για να εξετάσει εάν η μέγιστη δύναμη του τραβήγματος του βουλώματος από την υποδοχή και η ελάχιστη δύναμη του τραβήγματος της ενιαίας καρφίτσας βουλωμάτων από το θάμνο βουλωμάτων είναι στη σειρά των προτύπων που απαιτούνται. Το σύστημα στερέωσης είναι εύκολο να λειτουργηθεί.
Δείγμα δοκιμής:
Οικογένεια ή παρόμοιες υποδοχές σκοπού.
Χαρακτηριστικά γνωρίσματα:
Οι τοπ στροφείς πιάτων επάνω από μια οριζόντια θέση σε έναν κάθετο προσανατολισμό και τη συσκευή στερέωσης μπορούν να περιστραφούν στο τοπ πιάτο. Αυτά τα χαρακτηριστικά γνωρίσματα επιτρέπουν στη συσκευή για να είναι οργάνωση σε πολλές διαφορετικές διαμορφώσεις για να καλύψουν τις διαφορετικές τυποποιημένες απαιτήσεις. Τα τυποποιημένα βουλώματα και τα βάρη παρέχονται για να εκτελέσουν τη δοκιμή στις υποδοχές που εκτιμώνται μέχρι 16A.
Οι μετρητές καρφιτσών και τα κατάλληλα βάρη για τη δοκιμή της ελάχιστης δύναμης απόσυρσης πωλούνται χωριστά. Η απαραίτητη διάσταση του μετρητή καρφιτσών πρέπει να διευκρινιστεί από τον πελάτη.
Τα βουλώματα δοκιμής έκαναν από το χάλυβα με την τραχύτητα που δεν υπερβαίνει 0.8mm.
Το τοπ πιάτο περιστρέφει από οριζόντιο στην κατακόρυφο.
Παράμετροι:
| Βούλωμα δοκιμής | Φιαγμένα από χάλυβα, τα βουλώματα δοκιμής και οι καρφίτσες πρέπει να γίνουν σύμφωνα με τις απαιτήσεις βουλωμάτων και υποδοχών της συγκεκριμένης χώρας. |
| Βάρη | Ένα σύνολο. Το Superposition μπορεί να είναι πραγματοποιημένο 100N, η δύναμη που εφαρμόζεται από το προστιθέμενο βάρος της 1/10 δύναμης δοκιμής |
| Μέθοδος λειτουργίας | Από το εγχειρίδιο |
Μέγιστη και ελάχιστη δύναμη απόσυρσης για τα βουλώματα και τις υποδοχή-εξόδους:
| Εκτιμημένη αξία | Αριθμός πόλων | Τράβηγμα της δύναμης (Ν) | ||
| Ο μέγιστος μετρητής μέτρου της multipole καρφίτσας βουλωμάτων | Ο ελάχιστος μετρητής μέτρου της ενιαίας καρφίτσας βουλωμάτων | Ο μέγιστος μετρητής μέτρου της ενιαίας καρφίτσας βουλωμάτων | ||
| ≤10A | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| >10A~16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| Περισσότερο από 3 | 70 | |||
| >16A~32A | 2 | 80 | 3 | 27 |
| 3 | 80 | |||
| Περισσότερο από 3 | 100 | |||
Μέθοδος δοκιμής:
Πριν από την πρώτη χρήση, ο χρήστης πρέπει να εξοικειωθεί με τα σχετικά πρότυπα για αποτελεσματικότερος και κατάλληλος χρησιμοποιώντας τις συσκευές δοκιμής και ολοκληρώνοντας τη δοκιμή.
1. Επαλήθευση της μέγιστης δύναμης απόσυρσης
a) Η υποδοχή-έξοδος καθορίζεται στο να τοποθετήσει πιάτο Α μιας συσκευής όπως φαίνεται στο σχήμα 18, έτσι ώστε οι άξονες των υποδοχή-επαφών είναι κάθετοι και οι τρύπες εισόδων για τις καρφίτσες του προσώπου βουλωμάτων προς τα κάτω. Κάνετε το βούλωμα δοκιμής με τις μέγιστες καρφίτσες μεγέθους που παρεμβάλλονται και που αποσύρονται από την υποδοχή-έξοδο δέκα φορές.
b) Το βούλωμα δοκιμής παρεμβάλλεται στην υποδοχή, κρεμά το βάρος στο βούλωμα δοκιμής.
2. Επαλήθευση της ελάχιστης δύναμης απόσυρσης
a) Επιλέξτε το μετρητή καρφιτσών δοκιμής: Πρέπει να επιλέξετε το κατάλληλο ελάχιστο βούλωμα να καρφώσει.
b) Χρησιμοποιήστε τον αφαιρώντας το λίπος πράκτορα για να καθαρίσετε το λίπος βουλωμάτων. Όπως: αιθέρας τριχλωροαιθυλενίου ή πετρελαίου (τα απαραίτητα προστατευτικά μέτρα πρέπει να απαιτηθούν).
c) Η υποδοχή-έξοδος καθορίζεται στη συσκευή που παρουσιάζεται στο σχήμα 18. Ο μετρητής καρφιτσών δοκιμής παρεμβάλλεται ήπια στο μανίκι εισαγωγής, κάνει τους άξονες των υποδοχή-επαφών είναι κάθετος και οι τρύπες εισόδων για τις καρφίτσες του προσώπου βουλωμάτων προς τα κάτω.
3. Αξιολόγηση προσόντων
1. Εφαρμογή της μέγιστης δύναμης απόσυρσης: Το βούλωμα είναι χωρισμένο από την υποδοχή, κριθείσα όπως είναι κατάλληλη.
2. Εφαρμογή της ελάχιστης δύναμης απόσυρσης: Ο μετρητής δεν θα εμπέσει από τη συνέλευση επαφών στη δεκαετία του '30, κατόπιν κριθείσα όπως είναι κατάλληλη.
