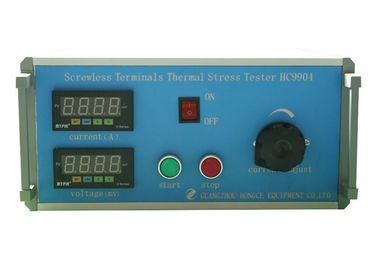

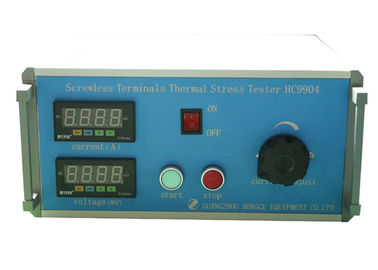

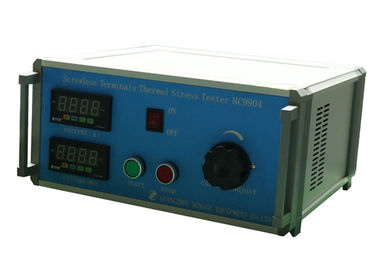

Iec60884-1 η ηλεκτρική και θερμική συσκευή δοκιμής πιέσεων για τα τερματικά Stepless Screwless ρυθμίζει το ρεύμα φορτίων
Πρότυπα:
Βουλώματα και υποδοχή-έξοδοι IEC 60884-1 “για την οικογένεια και παρόμοιους λόγους – μέρος 1: Πρόταση 12.3.11 γενικών απαιτήσεων”.
Η συμμόρφωση ελέγχεται από τις ακόλουθες δοκιμές α) και β), οι οποίες πραγματοποιούνται σε πέντε screwless τερματικά των υποδοχή-εξόδων που δεν έχουν χρησιμοποιηθεί για οποιαδήποτε άλληδήποτε δοκιμή.
Και οι δύο δοκιμές πραγματοποιούνται με τους νέους αγωγούς χαλκού.
a) Η δοκιμή πραγματοποιείται φορτώνοντας τα screwless τερματικά για 1 χ με ένα εναλλασσόμενο ρεύμα όπως διευκρινίζεται στον πίνακα 10 και συνδέοντας τους άκαμπτους στερεούς αγωγούς 1 μ μακροχρόνιο που έχει την ονομαστική διατομική περιοχή όπως διευκρινίζεται στον ίδιο πίνακα.
Η δοκιμή πραγματοποιείται σε κάθε μονάδα στερέωσης.
Πίνακας 10 – εξετάστε το ρεύμα για την επαλήθευση των ηλεκτρικών και θερμικών πιέσεων σε κανονική χρήση για τα screwless τερματικά
Εκτιμημένο ρεύμα Α |
Ρεύμα δοκιμής Α |
Ονομαστική διατομική περιοχή από τον αγωγό χιλ.2 |
10 | 15.7 | 1.5 |
16 | 22 | 2.5 |
Κατά τη διάρκεια της δοκιμής το ρεύμα δεν περνούν μέσω της υποδοχή-εξόδου, αλλά μόνο μέσω των τερματικών.
Αμέσως μετά από αυτήν την περίοδο, η πτώση τάσης πέρα από κάθε screwless τερματικό μετριέται με την εκτιμημένη τρέχουσα ροή.
Δεν θα υπερβεί σε καμία περίπτωση η πτώση τάσης 15 MV.
Οι μετρήσεις γίνονται πέρα από κάθε screwless τερματικό και όσο το δυνατόν πλησιέστερα στη θέση της επαφής.
Εάν η πίσω σύνδεση του τερματικού δεν είναι προσιτή, τα δείγματα μπορούν να προετοιμαστούν επαρκώς από τον κατασκευαστή η προσοχή θα ληφθεί για να μην έχει επιπτώσεις στη συμπεριφορά των τερματικών.
Η προσοχή θα ληφθεί για να εξασφαλίσει ότι, κατά τη διάρκεια της περιόδου της δοκιμής, συμπεριλαμβανομένων των μετρήσεων, οι αγωγοί και οι συσκευές μέτρησης δεν κινούνται καταφανώς.
b) Τα screwless τερματικά που υποβλήθηκαν ήδη στον προσδιορισμό της πτώσης τάσης που διευκρινίζεται στην προηγούμενη δοκιμή α) εξετάζονται ως εξής.
Κατά τη διάρκεια της δοκιμής, έναν τρέχοντα ίσο στην τρέχουσα αξία δοκιμής που δίνεται στον πίνακα 10 περνούν.
Ολόκληρη η ρύθμιση δοκιμής, συμπεριλαμβανομένων των αγωγών, δεν θα κινηθεί έως ότου έχουν ολοκληρωθεί οι μετρήσεις της πτώσης τάσης.
Τα τερματικά υποβάλλονται στους κύκλους 192 θερμοκρασιών, κάθε κύκλος που έχει μια διάρκεια περίπου 1 χ και πραγματοποιούνται ως εξής:
– οι τρέχουσες ροές για περίπου 30 λ.
– για μια περαιτέρω περίοδο περίπου 30 λ. καμία τρέχουσα ροή.
Η πτώση τάσης σε κάθε screwless τερματικό καθορίζεται όπως ορίζεται για τη δοκιμή του α) μετά από κύκλοι το κάθε 24 θερμοκρασιών και μετά από τις 192 θερμοκρασίες οι κύκλοι έχουν ολοκληρωθεί.
Σε καμία περίπτωση η πτώση τάσης 22,5 MV ή δύο φορές την αξία που μετριέται δεν θα υπερβεί μετά από το 24ο κύκλο, οποιοσδήποτε είναι ο μικρότερος.
Μετά από αυτήν την δοκιμή μια επιθεώρηση από το κανονικό ή διορθωμένο όραμα χωρίς πρόσθετη ενίσχυση δεν θα παρουσιάσει καμία αλλαγή που εξασθενίζει προφανώς την περαιτέρω χρήση όπως οι ρωγμές, οι παραμορφώσεις ή οι όμοιοι.
Επιπλέον, η μηχανική δοκιμή δύναμης σύμφωνα με τις 12.3.10 επαναλαμβάνεται και όλα τα δείγματα θα αντισταθούν αυτήν την δοκιμή.
Εφαρμογή:
Είναι χρήση για τη δοκιμή που τα screwless τερματικά θα αντισταθούν τις ηλεκτρικές και θερμικές πιέσεις που εμφανίζονται σε κανονική χρήση.
Δείγμα δοκιμής:
Τερματικά Screwless
Παράμετροι:
Όνομα παραμέτρων | Στοιχεία παραμέτρου |
Ανεφοδιασμός εισαγωγής | AC120V±10%, 60Hz (εξατομικεύσιμο) |
Κύκλοι δοκιμής | 192 κύκλοι, τρέχουσα ροή για 30min, καμία τρέχουσα ροή για 30min |
Ρεύμα δοκιμής | Εναλλασσόμενο ρεύμα 1~99.9A± (3%±1A) |
Μέτρηση πτώσης τάσης | 0~199.9± (3%±1mv) |
