Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| πρότυπα: | Iec60947-1 | Ύψος δοκιμής: | 250~500mm |
|---|---|---|---|
| Διάμετρος gyration: | 75mm | Ποσοστό δοκιμής: | 10±2 περιστροφή/λεπτό |
| Διάμετρος ferrule της τρύπας: | 6.5~28.6mm | Χρόνοι δοκιμής: | 0~9999 |
| Υψηλό φως: | εξοπλισμός δοκιμής IEC 75mm,Εξοπλισμός δοκιμής IEC IEC 60947-1 |
||

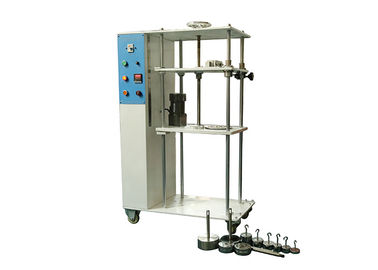

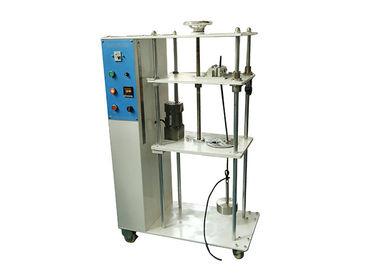

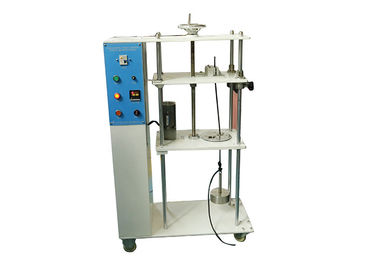

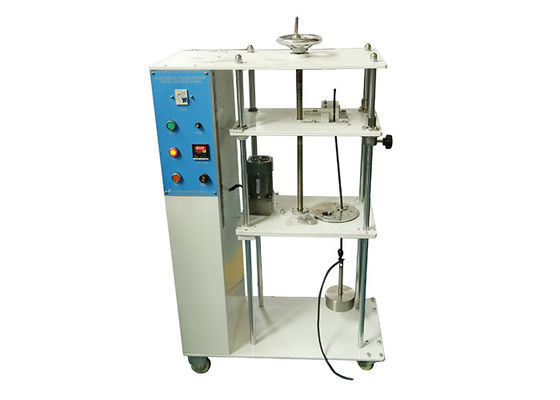

IEC60947 ζημία στερέωσης καλωδίων και τυχαία χαλάρωση του ελεγκτή 75mm κάμψεων αγωγών
Εισαγωγή προϊόντων
Αυτή η μηχανή δοκιμής καλείται επίσης συσκευές δοκιμής για το βαθμό ζημίας καλωδίου που επιβεβαιώνει στα πρότυπα iec60947-1 πρόταση το 8.2.4.3, σχήμα 1 πίνακας 5. Αυτή η συμμόρφωση χρησιμοποιείται για την κρίση εάν το σχέδιο και η δομή του τερματικού βιδών στερέωσης είναι αντίστοιχα με την απαίτηση μη της πέρα-ζημίας στο καλώδιο. Εκτός αυτού, χρησιμοποιείται επίσης για να ελέγξει εάν το τερματικό βιδών στερέωσης μπορεί να αντέξει την πίεση κατά τη διάρκεια της διαδικασίας της κανονικής χρήσης.
Οι εξεταστικοί χρόνοι μπορούν να προετοιμαστούν πριν από τη δοκιμή, και τις στάσεις συμμόρφωσης αυτόματα με το συναγερμό όταν επιτυγχάνονται οι εξεταστικοί χρόνοι.
Τεχνικές παράμετροι
| Πρότυπο | HC9903A |
| Ποσοστό δοκιμής | 10±2 περιστροφή/λεπτό |
| Διάμετρος gyration | 75mm |
| Χρόνοι δοκιμής | 0~9999 |
| Βάρη | 0,2, 0,3, 0,4, 0,7, 0,9, 1,4, 2, 2,9, 4,5, 5,9, 6,8, 8,6, 9,5, 10,4, 14, 15, 16,8, 20, 22.7kg (βάρη που επιβάλλονται) |
| Ύψος δοκιμής | 250~500mm |
| Διάμετρος ferrule της τρύπας | 6.5~28.6mm, PC 12 |
| Πρότυπα | IEC60998-2, IEC60947-1 |
Ειδοποίηση:
(1) αυτός ο εξοπλισμός συσκευών με 18 θάμνους καλωδίων 9 ταξινομεί, διάμετρος: 6.5mm, 9.5mm, 13mm, 14,5 χιλ., 15.9mm, 19.1mm, 22.2mm, 25.4mm και 28.6mm.
(2) περιστραφείτε την ακτίνα της τρύπας επιτραπέζιων κέντρων στροφής είναι 38mm, ο χρήστης μπορεί να επιλέξει τον κατάλληλο θάμνο καλωδίων σύμφωνα με τις απαιτήσεις δοκιμής για το δείγμα δοκιμής.
(3) εάν η τρύπα θάμνων όχι αρκετά μεγάλη, πρέπει να συσσωρεύσει το καλώδιο στην τρύπα, μπορεί να αντικαταστήσει έναν μεγαλύτερο θάμνο καλωδίων
(4) απόκλιση ύψους (η) ±15mm
Πίνακας 1: κατάλογος βαρών
| Αριθ. | Μάζα βάρους (κλ) | Ποσότητα |
| 1# | 0,2 με το γάντζο | 1 PC |
| 2# | 0,3 με το γάντζο | 1 PC |
| 3# | 0,4 με το γάντζο | 1 PC |
| 4# | 0,7 με το γάντζο | 1 PC |
| 5# | 0,7 μέσω της τρύπας | PC 2 |
| 6# | 0,9 με το γάντζο | 1 PC |
| 7# | 0,9 μέσω της τρύπας | PC 2 |
| 8# | 1.4with γάντζος | 1 PC |
| 9# | 2 με το γάντζο | 1 PC |
| 10# | 2 μέσω της τρύπας | 1 PC |
| 11# | 2.3 μέσω της τρύπας | 1pc |
| 12# | 4.5 με το γάντζο | 1 PC |
| 13# | 4.5 μέσω της τρύπας | 1pc |
| 14# | 6.8 με το γάντζο | 1 PC |
| 15# | 6.8 μέσω της τρύπας | 1 PC |
| 16# | γάντζος 8 .2with | 1 PC |
Πίνακας 2: πίνακας παράθεσης βαρών
| Απαραίτητη μάζα (κλ) | Παράθεση |
| 0,2 | 1# |
| 0,3 | 2# |
| 0,4 | 3# |
| 0,7 | 4# |
| 0,9 | 6# |
| 1.4 | 8# |
| 2 | 9# |
| 2.9 | 9#+7# |
| 4.5 | 12# |
| 5.9 | 12#2*5# |
| 8.6 | 14#+2*7# |
| 9.5 | 9#+13#+11#+5# |
| 10.4 | 12#+13#+2*5# |
| 14 | 14#+13#+10#+5# |
| 15 | 16#+15# |
| 16.8 | 16#+13#+11#+2*7# |
| 20 | 16#+15#+11#+10#+5# |
| 22.7 | 16#+15#+13#+11#+7# |
