| υλικό: | ορείχαλκος | Εξωτερική διάμετρος: | Ф102mm |
|---|---|---|---|
| Αριθμός τρυπών: | 121 | Διάμετρος των τρυπών ακροφυσίων: | Φ0.5 |
| Γωνία κάλυψης πτερυγίων: | 30° | πρότυπα: | IEC60529 |
| Υψηλό φως: | Σχήμα 5 εξοπλισμός δοκιμής προστασίας εισόδου,Εξοπλισμός δοκιμής προστασίας εισόδου IEC 60529 |
||

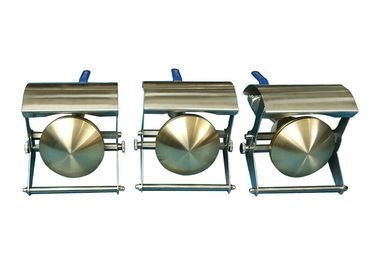

IEC60529 σχήμα 5 φορητός ελεγκτής ακροφυσίων ψεκασμού ορείχαλκου για τις τρύπες IPX3 IPX4 121
Εισαγωγή προϊόντων
Το HT IPX3/4 ακροφύσιο ψεκασμού είναι μια φορητή συσκευή δοκιμής για να ελέγξει την προστασία ενάντια στον ψεκασμό και το ράντισμα του νερού. Η πίεση νερού μπορεί να ρυθμιστεί χρησιμοποιώντας το εξόγκωμα ελέγχου ροής στη συσκευή για να δώσει το απαραίτητο ποσοστό ροής. Η πίεση μπορεί να δει στο μετρητή που τοποθετείται βολικά από το ακροφύσιο. Το σχέδιο ψεκασμού του ακροφυσίου γίνεται στις προδιαγραφές του IEC 60529. Η διαφορά μεταξύ IPX3 και IPX4 είναι ότι το διάφραγμα πρέπει να αφαιρεθεί στη δοκιμή IPX4. Να κάνει το κοχύλι σε κάθε πιθανή κατεύθυνση καταβρέχει, αυτή η συσκευή μπορεί να χρησιμοποιηθεί με έναν περιστρεφόμενο πίνακα του δείγματος.
Τεχνικές παράμετροι
| Στοιχείο | Παράμετρος |
| Δύναμη εισαγωγής | Ενιαία φάση AC220V, 50Hz |
| Παροχή νερού | Το ποσοστό ροής του νερού είναι >10L/min±5%, η πίεση είναι καθαρό νερό 50~150kpa χωρίς συνυπολογισμό. |
| Παράμετροι ακροφυσίων ψεκασμού |

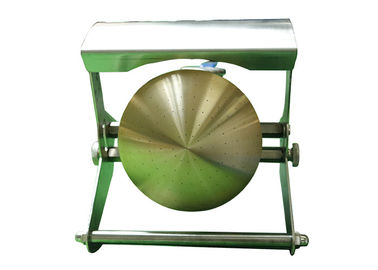

Εξωτερική διάμετρος: Ф102mm σφαιρική διάμετρος: SФ75.5mm 121 τρύπες Ф0.5mm 1 τρύπα στο κέντρο στενοί κύκλοι 1 12 τρυπών σε 30°pitch 4 εξωτερικοί κύκλοι 24 τρυπών σε 15°pitch Κινούμενο ασπίδα-αργίλιο Ακροφύσιο-ορείχαλκος ψεκασμού |
| Ροή του νερού | 10L/min±5%, μετρητής ροής είναι διευθετήσιμο |
| Μετρητής πίεσης | 50~150Kpa, σειρά του μετρητή πίεσης 0~0.25Mpa |
| Διάφραγμα | Μετακινούμενος |
| Απαιτήσεις περιοχών |
Το αφιερωμένο δωμάτιο δοκιμής IP αδιάβροχο, το έδαφος πρέπει να είναι επίπεδο με το φωτισμό Με την καλή λειτουργία της εισροής και της αποξήρανσης. |
| Εξεταστικός χρόνος | Χειρωνακτικός έλεγχος, τουλάχιστον 5min |

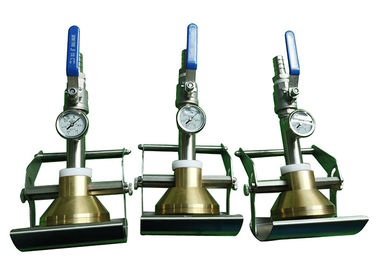

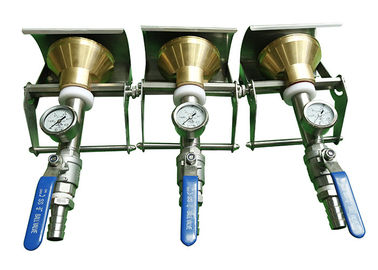

Μετρητής πίεσης
Κινητή ασπίδα με το αντίβαρο
Βαλβίδα σφαιρών για τον κανονισμό ροής του νερού
Συνδετήρας μανικών
Εγκατάσταση και η Επιτροπή
Εγκαταστήστε το μετρητή ροής του νερού, τη μάνικα και τη συσκευή ποτίσματος όπως κάτω από την εικόνα που παρουσιάζεται, και ανοίξτε έπειτα τη βαλβίδα για να ρυθμίσετε τη ροή του νερού για να είναι (10 ± 5%) λ/λ, και ελέγξτε εάν ο μετρητής πίεσης παρουσιάζει την πίεση στη σειρά 50-150KPa. Εάν η ροή του νερού είναι λιγότερο από 10 λίτρα, κατόπιν μια συμπληρωματική αντλία πρέπει να εγκατασταθεί, παρακαλώ να αναφερθεί στην εικόνα χτυπήματος.
Αδιάβροχη εκτίμηση για τη δοκιμή δειγμάτων IP3: Σύμφωνα με το σχήμα 5 IEC60529, με τη δοκιμή πτερυγίων.
Αδιάβροχες δοκιμές δειγμάτων εκτίμησης IP4: Παρακαλώ αφαιρέστε το πτερύγιο για να κάνετε το δείγμα μπορεί να καταβρεχτεί προς όλες τις κατευθύνσεις.
Εάν δεν ξέρετε πώς να το χρησιμοποιήσετε, παρακαλώ χτυπήστε εδώ το εγχειρίδιο χρηστών HH0803.pdf για να πάρετε tue το εγχειρίδιο χρηστών.
