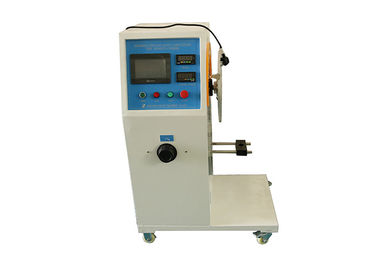

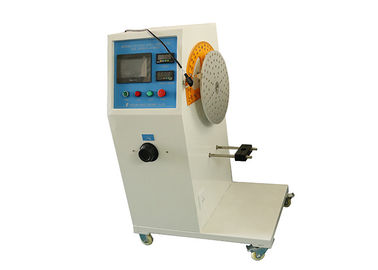

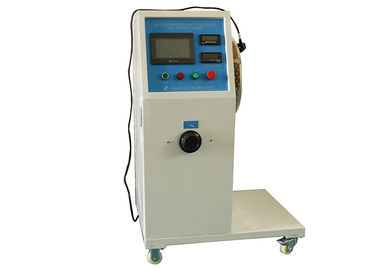

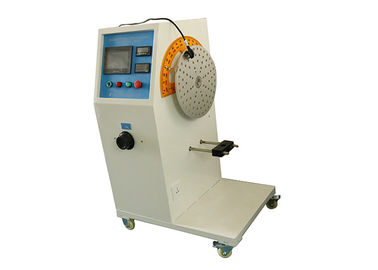

Μηχανή IEC60335 ενιαίων σταθμών ° δοκιμής 0-360 κάμψης σκοινιού για την οικιακή συσκευή

IEC60335 μηχανή ενιαίων σταθμών ° δοκιμής 0-360 κάμψης σκοινιού ελέγχου PLC για την οικιακή συσκευή

Εισαγωγή προϊόντων

Η συσκευή δοκιμής κάμψης σκοινιού ανεφοδιασμού οικιακών συσκευών είναι ειδικός σχεδιασμένος και κατασκευασμένος σύμφωνα με iec60335-1, gb4706-1, iec60335-2-14, την πρόταση 23,3 και 25,14 GB4706-30 και το κ.λπ., χρησιμοποιείται για να ελέγξει την απόδοση αντίστασης κάμψης σκοινιού δύναμης (κάμψη) των μικρών οικιακών συσκευών (όπως το δοχείο καφέ/ο ηλεκτρικός σίδηρος) και των λαμπτήρων, επίσης εφαρμόσιμη για τον ελεγκτή αντοχής κάμψης σκοινιού δύναμης των βουλωμάτων και των υποδοχών.

Η συσκευή δοκιμής υιοθετεί στο PLC τον ηλεκτρικό έλεγχο, ευφυές σύστημα λειτουργίας οθόνης αφής χρώματος 7 ίντσας σερβο μηχανή που ελέγχει τη γωνία δοκιμής, ψηφιακό όργανο υψηλής ακρίβειας, ψηφιακή μετατροπή συχνότητας υψηλής επίδοσης, ακριβής κανονισμός ταχύτητας, χρονόμετρο μνήμης έξι αριθμού, πολυσύνθετος συνδυασμένος σφιγκτήρας, κεντρικό διαμέτρημα της περιστροφής, κάμπτοντας γωνία διευθετήσιμη, ισχύς παραγωγής 4kw. Οι χρόνοι δοκιμής (μέγιστο 999999 φορές), η ταχύτητα δοκιμής, και οι γωνίες δοκιμής μπορούν να προετοιμαστούν έχει την ηλεκτρική τρέχουσα λειτουργία ανίχνευσης. Αυτή η συσκευή μπορεί να καλύψει τις απαιτήσεις δοκιμής οι περισσότερες από τις μικρές οικιακές ηλεκτρικές συσκευές, η εφαρμόσιμη σειρά είναι ευρέως.

Τεχνικές παράμετροι

Τυποποιημένη περιγραφή

23.3 τα διαφορετικά μέρη μιας συσκευής που μπορεί να κινηθεί η μια σχετικά με την άλλη σε κανονική χρήση ή κατά τη διάρκεια της συντήρησης χρηστών δεν θα προκαλέσουν την αδικαιολόγητη πίεση στις ηλεκτρικές συνδέσεις και τους εσωτερικούς αγωγούς, συμπεριλαμβανομένων εκείνων που παρέχουν τη συνοχή επιχωμάτωσης. Οι εύκαμπτοι μεταλλικοί σωλήνες δεν θα προκαλέσουν τη ζημία στη μόνωση των αγωγών που περιλαμβάνονται μέσα σε τους. Τα ελατήρια ανοικτός-σπειρών δεν θα χρησιμοποιηθούν για να προστατεύσουν την καλωδίωση. Εάν ένα κουλουριασμένο ελατήριο, οι στροφές του οποίου αγγίζουν το ένα άλλο, χρησιμοποιείται για το σκοπό αυτό, θα υπάρξει μια επαρκής μονώνοντας επένδυση εκτός από τη μόνωση των αγωγών.

Η ΣΗΜΕΙΩΣΗ 1 η θήκη ενός εύκαμπτου σκοινιού που συμμορφώνεται με το IEC 60227 ή το IEC 60245 θεωρείται ως επαρκής μονώνοντας επένδυση.

Η συμμόρφωση ελέγχεται από την επιθεώρηση και από την ακόλουθη δοκιμή.

Εάν η κάμψη εμφανίζεται σε κανονική χρήση, η συσκευή τοποθετείται στην κανονική θέση της χρήσης και παρέχεται στην εκτιμημένη τάση και χρησιμοποιείται κάτω από την κανονική λειτουργία.

Το κινητό μέρος κινείται προς τα πίσω και προς τα εμπρός, έτσι ώστε ο αγωγός είναι λυγισμένος μέσω της μεγαλύτερης γωνίας που επιτρέπεται από την κατασκευή, το ποσοστό κάμψης που είναι 30 ανά λεπτό.

ο αριθμός κάμψεων είναι

− 10 000, για τους αγωγούς που λυγίζονται κατά τη διάρκεια της κανονικής χρήσης

− 100, για τους αγωγούς που λυγίζονται κατά τη διάρκεια της συντήρησης χρηστών.

Η ΣΗΜΕΙΩΣΗ 2 κάμψη Α είναι μια μετακίνηση, είτε προς τα πίσω είτε προς τα εμπρός.

Η συσκευή δεν θα βλαφθεί μέχρι το σημείο που η συμμόρφωση με αυτά τα πρότυπα είναι εξασθενισμένη και θα είναι κατάλληλη για την περαιτέρω χρήση. Ιδίως, η καλωδίωση και οι συνδέσεις της θα αντισταθούν την ηλεκτρική δοκιμή δύναμης 16,3, την τάση δοκιμής που μειώνεται σε 1 000 Β και που εφαρμόζεται μεταξύ των ζωντανών μερών και των προσιτών μερών μετάλλων μόνο.

25.14 συσκευές που παρέχονται ένα σκοινί ανεφοδιασμού που κινούνται ενώ σε λειτουργία θα είναι

κατασκεύασε έτσι ώστε το σκοινί ανεφοδιασμού προστατεύεται επαρκώς από την υπερβολική κάμψη όπου εισάγει τη συσκευή.

Η ΣΗΜΕΙΩΣΗ 1 αυτό δεν ισχύει για τις συσκευές με τα αυτόματα εξέλικτρα σκοινιού που εξετάζονται από 22,16 αντ' αυτού.

Η συμμόρφωση ελέγχεται από την ακόλουθη δοκιμή που πραγματοποιείται σε μια συσκευή που έχει ένα ταλαντεμένος μέλος όπως φαίνεται στο σχήμα 8.

Το μέρος της συσκευής που περιλαμβάνει τον κολπίσκο ανοίγοντας καθορίζεται στο ταλαντεμένος μέλος έτσι ώστε, όταν είναι το σκοινί ανεφοδιασμού στη μέση του ταξιδιού του, ο άξονας του σκοινιού όπου εισάγεται

η φρουρά ή ο κολπίσκος σκοινιού είναι κάθετη και περνά μέσω του άξονα της ταλάντωσης. Ο σημαντικότερος άξονας του τμήματος των επίπεδων σκοινιών θα είναι παράλληλος στον άξονα της ταλάντωσης.

Το σκοινί φορτώνεται έτσι ώστε η που εφαρμόζεται δύναμη είναι

– 10 Ν, για τα σκοινιά που έχουν μια ονομαστική διατομική περιοχή που υπερβαίνει 0,75 χιλ. ²

– 5 Ν, για άλλα σκοινιά.

Η απόσταση Χ, όπως φαίνεται στο σχήμα 8, μεταξύ του άξονα της ταλάντωσης και του σημείου όπου

το σκοινί ή η φρουρά σκοινιού εισάγει τη συσκευή, ρυθμίζεται έτσι ώστε όταν κάνουν οι ταλαντεμένος κινήσεις μελών πέρα από τη μεγάλη έκταση της, το σκοινί και το φορτίο την ελάχιστη πλευρική μετακίνηση.

Το ταλαντεμένος μέλος κινείται μέσω μιας γωνίας 90° (45° και στις δύο πλευρές της κατακορύφου), του αριθμού κάμψεων για τις συνδέσεις τύπων Ζ που είναι 20 000 και για άλλες συνδέσεις 10 000. Το ποσοστό κάμψης είναι 60 ανά λεπτό.

Η ΣΗΜΕΙΩΣΗ 2 κάμψη Α είναι μια μετακίνηση 90°.

Το σκοινί και τα σχετικά μέρη του γυρίζουν μέσω μιας γωνίας 90° μετά από το μισό αριθμό κάμψεων, εκτός αν ένα επίπεδο σκοινί εγκαθίσταται.

Κατά τη διάρκεια της δοκιμής, οι αγωγοί παρέχονται στην εκτιμημένη τάση και φορτώνονται με το εκτιμημένο ρεύμα της συσκευής.

Τη ΣΗΜΕΙΩΣΗ 3 ρεύμα δεν περνούν μέσω του αγωγού επιχωμάτωσης.

Η δοκιμή δεν θα οδηγήσει

– ένα βραχυκύκλωμα μεταξύ των αγωγών

– μια θραύση περισσότερο από 10% των σκελών οποιουδήποτε αγωγού

– χωρισμός του αγωγού από το τερματικό του

– χαλάρωση οποιασδήποτε φρουράς σκοινιού

– ζημία στο σκοινί ή τη φρουρά σκοινιού που θα μπορούσαν να εξασθενίσουν τη συμμόρφωση με αυτά τα πρότυπα

– σπασμένα σκέλη που διαπερνούν τη μόνωση και που γίνονται προσιτά.

Η ΣΗΜΕΙΩΣΗ 4 αγωγοί περιλαμβάνει τους αγωγούς επιχωμάτωσης.

Η ΣΗΜΕΙΩΣΗ 5 βραχυκύκλωμα Α μεταξύ των αγωγών του σκοινιού θεωρείται για να εμφανιστεί εάν το ρεύμα υπερβαίνει έναν ίσο αξίας

δύο φορές στο εκτιμημένο ρεύμα της συσκευής.
