Ο ελαφρύς εξοπλισμός δοκιμής ελέγχου PLC προσαρμόζεται στην πρόταση της 4.14.3 IEC60598 εύκολης να λειτουργήσει

Η συσκευή ρύθμισης φωτισμού ελέγχου PLC προσαρμόζεται στην πρόταση της 4.14.3 Iec60598 εύκολης να λειτουργήσει

Πληροφορίες προϊόντων:

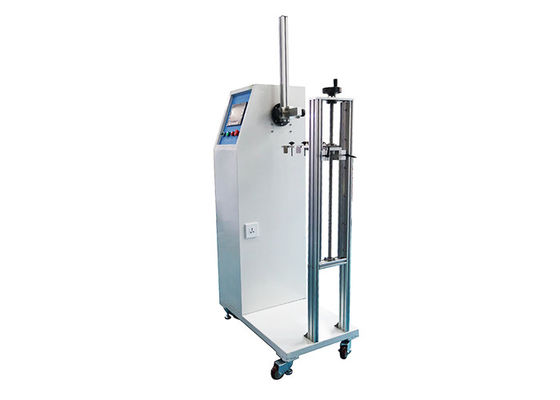

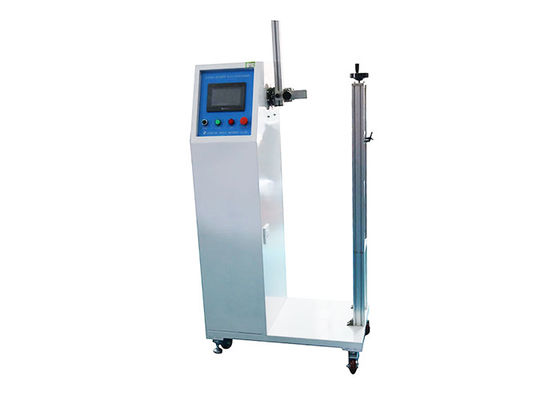

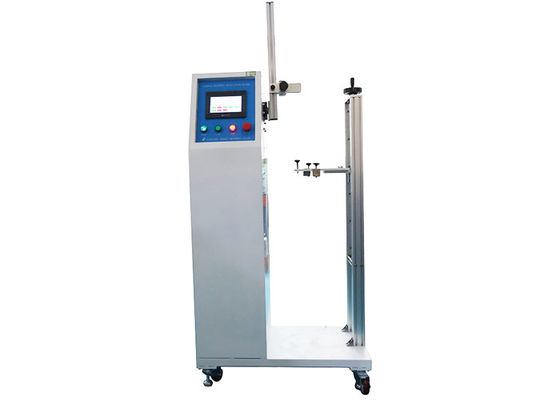

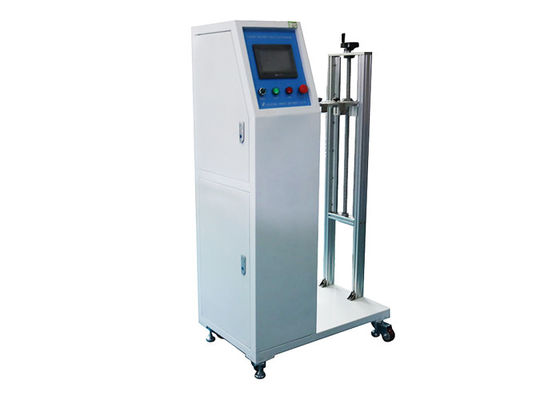

    Ο εξοπλισμός δοκιμής σχεδιάζεται και κατασκευάζεται σύμφωνα με τις 4.14.3 του IEC 60598-1, κυρίως χρησιμοποιημένος για torsion των συσκευών ρύθμισης λαμπτήρων, και την κάμπτοντας δοκιμή των επιτραπέζιων λαμπτήρων με τη διευθετήσιμες κλίση και τη θέση, των λαμπτήρων πατωμάτων και των λαμπτήρων που είναι για την επαγγελματική χρήση (όπως οι λαμπτήρες σχεδιαστών).

    Η συσκευή δοκιμής είναι με την τεχνολογία ψηφιακού ελέγχου και το μηχανισμό κίνησης. Οι αντίστροφες και κάμπτοντας γωνίες, το τεντώνοντας κτύπημα, η γωνία περιστροφής, η ταχύτητα δοκιμής και ο κύκλος δοκιμής μπορούν να τεθούν. Με την ολοκλήρωση δοκιμής, λειτουργία συναγερμών ελαττωμάτων δοκιμής. Εύκολος να χρησιμοποιήσει και να λειτουργήσει.

Τεχνικές παράμετροι:

1. Το ποσοστό δοκιμής μπορεί να τεθεί, να θέσει να κυμανθεί από 0,1 έως 10 φορές/το λεπτό.

2. Η κάμπτοντας γωνία μπορεί να τεθεί, η σειρά ταλάντευσης των κάθετων γραμμών και στις δύο πλευρές

0-180°.

3. Κεντρικό ύψος περιστροφής: 1200mm.

4. Η μέγιστη ακτίνα gyration του εκκρεμούς: R500mm.

5. Μέγιστο κτύπημα του τεντώματος της δράσης: 0650mm.

6. Γωνία δράσης της περιστροφής: 0-360°.

7. Οι κύκλοι δοκιμής μπορούν να τεθούν, ο αριθμός σειράς 1-999999 κύκλων.

8. Τα κοu'φώματα μπορούν να συναντήσουν ποικίλα δείγματα μέσα στην τυποποιημένη σειρά της δοκιμής των αναγκών.

9. Μηχανή κίνησης: Σερβο μηχανή.

10. Ελεγκτής: PLC της Mitsubishi.

11. HMI: διεπαφή οθόνης αφής.

12. Καθοδηγημένη ολόκληρη αγγλική διεπαφή, εύκολη να λειτουργήσει.

13. Φορτίο: με τα τερματικά, που συνδέονται εξωτερικά με το φορτίο (το φορτίο είναι προαιρετικό, κόστος συμπληρωματικό).

Τυποποιημένη περιγραφή:

4.14.3 οι απαιτήσεις για τις συσκευές ρύθμισης δίνονται κατωτέρω.

    a) Οι συσκευές ρύθμισης και τα μέσα της ρύθμισης, παραδείγματος χάριν ενώσεις, ανυψώνοντας τις συσκευές, ρυθμίζοντας τα υποστηρίγματα ή τους τηλεσκοπικούς σωλήνες, έτσι θα κατασκευαστούν ότι τα σκοινιά ή τα καλώδια δεν πιέζονται, στερεώνονται, βλάπτονται ή στρίβονται κατά μήκος του διαμήκους άξονα από περισσότερο από 360° κατά τη λειτουργία.

    ΣΗΜΕΙΩΣΗ: Εάν μια συσκευή φωτισμού έχει περισσότερες από μια ενώσεις το όριο 360° ισχύει για κάθε ένωση εάν δεν είναι πάρα πολύ κοντά. Κάθε περίπτωση πρέπει να είναι κριθείσες από μόνο του αξίες.

    Η συμμόρφωση ελέγχεται από την ακόλουθη δοκιμή:

    Η συσκευή ρύθμισης, που εξοπλίζεται με το κατάλληλο καλώδιο ή το σκοινί θα χρησιμοποιηθεί σύμφωνα με τον πίνακα 4.5. Ένας κύκλος της λειτουργίας είναι μια μετακίνηση από ένα άκρο της σειράς σε άλλο και πίσω στην αρχική θέση. Το ποσοστό μετακίνησης δεν θα αναγκάσει τη συσκευή για να θερμάνει αρκετά και δεν θα υπερβεί 600 κύκλους ανά ώρα.

Για τα ηλεκτρομηχανικά συστήματα επαφών, αυτή η δοκιμή διευθύνεται ταυτόχρονα με την ηλεκτρική δοκιμή σύνδεσης των 4.11.6.

Η συμμόρφωση ελέγχεται από την επιθεώρηση.

    Μετά από τη δοκιμή, όχι περισσότερο από 50% των σκελών σε έναν αγωγό θα σπάσουν ούτε θα υπάρξει οποιαδήποτε σοβαρή ζημιά στη μόνωση, ενδεχομένως, του εύκαμπτου σκοινιού. Το σκοινί ή το καλώδιο

θα υποβληθεί, και θα ικανοποιήσει, η αντίσταση μόνωσης και οι υψηλής τάσεως δοκιμές που διευκρινίζονται στην παράγραφο 10.

   Ball-joints και οι όμοιοι, όπου τα μέσα στερέωσης μπορούν να ρυθμιστούν, εξετάζονται με τις ενώσεις που στερεώνονται μόνο ελαφριά για να αποφύγουν την υπερβολική τριβή. Εάν είναι απαραίτητο, οι περιοχές στερέωσης αναδιαρρυθμίζονται κατά τη διάρκεια της δοκιμής.

  Για τις συσκευές ρύθμισης που αποτελούνται από έναν εύκαμπτο σωλήνα, η σειρά της ρύθμισης για αυτήν την δοκιμή είναι κανονικά 135° και στις δύο κατευθύνσεις από την κατακόρυφο. Εντούτοις, όπου αυτή η ρύθμιση δεν μπορεί να επιτευχθεί χωρίς χρησιμοποίηση της αδικαιολόγητης δύναμης, ο εύκαμπτος σωλήνας κάμπτεται μόνο στις θέσεις όπου θα παραμείνει από μόνο του.

    b) Οι συσκευές φωτισμού με μέσα της ρύθμισης που προορίζονται για να εγκατασταθούν μέσα στα όπλα φθάνουν, θα επιτρέψουν τη λειτουργία της προοριζόμενης λειτουργίας της χωρίς την εξασθένιση της σταθερότητας της συσκευής φωτισμού ή πρόκληση της παραμόρφωσης οποιουδήποτε μέρους της κατασκευής, ούτε θα προκαλέσουν τον τραυματισμό λόγω των θερμοκρασιών επάνω από εκείνους που διευκρινίζονται στον πίνακα 12.1.

    Η συμμόρφωση ελέγχεται με να χειριστεί ή να χειριστεί τη συσκευή φωτισμού, με τα μέσα της ρύθμισης να αντιπροσωπευθεί όπως αναμενόταν η κανονική χρήση και από τη μέτρηση των θερμοκρασιών κατά τη διάρκεια της δοκιμής 12,4.

  c) Για τις συσκευές φωτισμού που προορίζονται για να τοποθετηθούν μέσα στην προσιτότητα όπλων, το διάστημα που περιβάλλει οποιαδήποτε μέσα της ρύθμισης, εκτός από το άνοιγμα ελαφριών ακτίνων, μέχρι 5 εκατ. μακρυά από τα μέσα της ρύθμισης οποιασδήποτε κατεύθυνσης, θα συμμορφωθεί με τα όρια θερμοκρασίας για τα μέσα

ρύθμιση, όπως διευκρινίζεται στον πίνακα 12.1. Τα ίδια όρια θερμοκρασίας ισχύουν επίσης για οποιαδήποτε μέσα της ρύθμισης που ανάβουν μετά από τον προσδιορισμό θέσης του ανοίγματος ελαφριών ακτίνων συσκευών φωτισμού.

   Η συμμόρφωση ελέγχεται με τον προσδιορισμό θέσης του ανοίγματος ελαφριών ακτίνων συσκευών φωτισμού και από τη μέτρηση των θερμοκρασιών κατά τη διάρκεια της δοκιμής 12,4.
