Iec60669-1 πρόταση 19,3 ηλεκτρικό συσκευών πλαίσιο 3 φορτίων λαμπτήρων έρματος ελεγκτών μόνο κανάλι

Iec60669-1 πρόταση 19,3 μόνο κιβώτιο φορτίων λαμπτήρων έρματος

Πρότυπα

 Iec60669-1: πρόταση 19,3 του 2017

Εφαρμογή

 Αυτή η συσκευή είναι κατάλληλη για την ικανότητα και την κανονική δοκιμή ζωής λειτουργίας στους σταθερούς διακόπτες για το σπιτικοντα και παρόμοιο σκοπό, ιδιαίτερα κατάλληλο για τη μόνη ηλεκτρική πίεση διακοπτών λαμπτήρων έρματος και τη θερμική δοκιμή πίεσης όταν έλεγχος το κύκλωμα των οδηγήσεων. Για να ελέγξουν εάν ο διακόπτης μπορεί να αντισταθεί την κανονική χρήση, οποιαδήποτε μηχανική ζημία ή ηλεκτρική αποτυχία κούρασης κάτω από την κανονική λειτουργία, οποιοδήποτε φαινόμενο προσκόλλησης επαφών ή μακροπρόθεσμο φαινόμενο περάτωσης ή αποσύνδεσης, για να εξετάσει εάν υπερβολική ένδυση ή άλλες επιβλαβείς συνέπειες.

Δείγμα δοκιμής

 Μόνοι διακόπτες λαμπτήρων έρματος (SBL)

Χαρακτηριστικό γνώρισμα

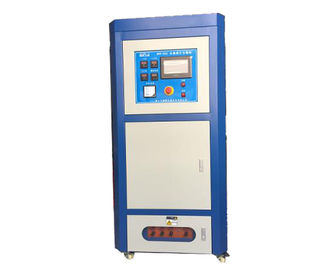

 Διάσταση για: ευρέως (800mm) * βαθιά (800mm) * υψηλός (1800mm). Το πλαίσιο είναι μπλε και οι δευτερεύουσες επιτροπές είναι ανοιχτό λευκό. Επάνω από το μέτωπο είναι ο πίνακας ελέγχου λειτουργίας. Στον έλεγχο υπάρχει διακόπτης ισχύος, τάση δοκιμής προϊόντων και όργανα επίδειξης δύναμης, συναγερμοί, οθόνη αφής, κ.λπ., υπάρχουν αντιστάτες και συνδυασμοί φορτίων πυκνωτών, επαφείς εναλλασσόμενου ρεύματος, ηλεκτρονόμοι. Υπάρχει ένα τερματικό κάτω από το κιβώτιο, που συνδέονται με το προϊόν στη μηχανή δοκιμής μέσω του καλωδίου, και το ρεύμα αποτελεσμάτων και παρέχει το φορτίο στη διαδικασία επιθεώρησης.

Η συσκευή φορτίων έχει προετοιμαστεί με τους τυποποιημένους όρους φορτίων πριν από την αποστολή. Εφ' όσον προσαρμόζεται η τάση δοκιμής σε 250V~, οι Τύποι χειριστών το κουμπί διακοπτών με το ίδιο εκτιμημένο ρεύμα με την αλλαγή που εξετάζεται, και η εκτιμημένη δύναμή του, κυματοειδές ώθησης, _οξύνω και το Ι² τ καλύπτει τις αντίστοιχες απαιτήσεις των προτύπων.

Υπάρχουν 3 σταθμοί και 3 διακόπτες μπορούν να εξεταστούν συγχρόνως.

Με τη δοσολογία του τρόπου και τη δοσολογία αφιερωμένου του λιμένα, ενσωματωμένο κλείνοντας πιάτο 90 βαθμού, εύκολο να μετρήσει το κυματοειδές παραγωγής, την αξία_{μέγιστων} ρευμάτων Ι και το Ι² τ ενεργειακής αξίας, να ανταποκριθεί πλήρως στα πρότυπα για τις απαιτήσεις μέτρησης εξοπλισμού.

Η συσκευή είναι εξοπλισμένη με έναν ρυθμιστή τάσης, ο οποίος μπορεί να φθάσει στην τάση 250V που απαιτείται από τη δοκιμή διακοπτών χωρίς την ανάγκη ενός εξωτερικού ρυθμιστή τάσης.

Παράμετροι:

1. Παροχή ηλεκτρικού ρεύματος: ενιαία φάση AC220V±5%/50Hz, παροχή ηλεκτρικού ρεύματος για να εξετάσει το δείγμα που προετοιμάζεται από το χρήστη.

2. Μετρητής τάσης: Σειρά 0 ~ 300V, ακρίβεια 0,5, ψηφιακή επίδειξη

3. Μετρητής δύναμης: 0~9KW, ακρίβεια 0,5, ψηφιακή επίδειξη

4. Κανάλι παραγωγής: κανάλι 3

5. Κάθε ένας προετοίμασε εκτιμημένη τη διακόπτης τάση 250V ~, εκτίμησε τρέχον 10A, 13A, 16A, 20A τέσσερα προαιρετικό (μπορεί να είναι προσαρμοσμένα τάση δοκιμής και ρεύμα δοκιμής).

6. Η τάση εισαγωγής είναι διευθετήσιμη για να εξασφαλίσει ότι η τάση δοκιμής είναι 250V~

7. Όλες οι λειτουργούσες παράμετροι τίθενται σε 250V~, συμπεριλαμβανομένου του W, _οξύνω, Ι² τ, και τρέχοντα κυματοειδή εισροής.

8. Κάθε συσκευή παρέχει μια κλείνοντας συσκευή ελέγχου (επίλεκτη λειτουργία «μέτρησης» οθόνης αφής), είναι κάθε φορά στη διεξαγωγή γωνίας 90 βαθμού, αυτή η λειτουργία μπορεί να χρησιμοποιηθεί για την αρχικές βαθμολόγηση εξοπλισμού και την επαλήθευση μέτρησης.

9. Με πολύ/πολύ η λειτουργία προστασίας, ο χρόνος προστασίας 1 ~ 99S μπορεί να προετοιμαστεί, προστασία συναγερμών κλεισίματος.

10. Περιβάλλον χρήσης: θερμοκρασία 5 ~ 40 °C, σχετική υγρασία 20 ~ 90% RH, ατμοσφαιρική πίεση 80 ~ 106kpa. Καμία αυστηρή δόνηση, καμία ηλεκτρομαγνητική παρέμβαση, καμία σκόνη, διαβρωτικό αέριο, καλός διασκεδασμός θερμότητας.
