Εκτιμημένη δύναμη ημιτόνου: | 300kgf | Εκτιμημένη δύναμη κλονισμού: | 600kgf |
---|---|---|---|
Εύρος συχνοτήτων: | 5~4000Hz | Μετατόπιση κλονισμού: | 25.4mm |
Μέγιστη επιτάχυνση: | 981m/s2 | Μάζα της κίνησης των στοιχείων: | 3kg |
Υψηλό φως: | Μηχανή δοκιμής μπαταριών,Αίθουσα δοκιμής μπαταριών |
Εξοπλισμός δοκιμής μπαταριών κυμάτων 300kgf μισό-ημιτόνου επίδειξης LCD του πεδίου δοκιμών κλονισμού δόνησης
Πρότυπα
IEC62133 πρόταση 7.2.2, iec60086-4 πρόταση 6.4.3, IEC 60086-1, GB/T 31241-2014 και κ.λπ.
Εφαρμογές
Η δοκιμή δόνησης μπορεί να χρησιμοποιηθεί για να βρεί την πρόωρη αποτυχία της μπαταρίας, να μιμηθεί την πραγματική αξιολόγηση του όρου και τη δοκιμή δομικής δύναμης. Το προϊόν έχει ένα ευρύ φάσμα των εφαρμογών, του ευρύ τομέα εφαρμογής, και των σημαντικών και αξιόπιστων αποτελεσμάτων της δοκιμής. Είναι μια ιδανική μπαταρία-συγκεκριμένη δόνηση για τους κατασκευαστές μπαταριών, τα τμήματα ποιοτικής επιθεώρησης και τα ερευνητικά κέντρα. Εξοπλισμός δοκιμής. Είναι κατάλληλο για τους διάφορους τύπους μονών κυττάρων και πακέτων μπαταριών όπως η φόρτιση του θησαυρού, του ιόντος λίθιου, του υδρογόνου νικελίου, του νικελίου-καδμίου, οξέος μολύβδου, και του νικελίου υδρίδιων μετάλλων.
Η δοκιμή δόνησης μπορεί επίσης να χρησιμοποιηθεί για τη δοκιμή κούρασης των προϊόντων για να αξιολογήσει τη ζωή του προϊόντος.
Παράμετροι
Σύστημα δόνησης | |
Εκτιμημένη δύναμη ημιτόνου |
300kgf |
Εκτιμημένη τυχαία δύναμη |
300kgf |
Εκτιμημένη δύναμη κλονισμού |
600kgf |
Φάσμα συχνότητας | 5~4000Hz |
Μέγιστη μετατόπιση | 25.4mm |
Μετατόπιση κλονισμού |
25.4mm |
Μέγιστη ταχύτητα |
2m/s |
Μέγιστη επιτάχυνση |
981m/s2 |
Armature διάμετρος |
Φ150mm |
Πρώτη συχνότητα αντήχησης |
2900Hz |
Μέγιστο εκκεντρικό Torsion |
>196N×m |
Μάζα της κίνησης των στοιχείων |
3kg |
Σημείο σύνδεσης φορτίων | 13 σημείο σύνδεσης |
Μέγεθος βιδών πάγκων (πρότυπα) |
M8 |
Σχεδιάγραμμα βιδών πάγκων (διάμετρος, τετραγωνική) |
Φ60mm 6 κομμάτι, Φ120mm 6 κομμάτι |
Αξονική συχνότητα απομόνωσης δόνησης | <3Hz |
Μέγιστη φόρτωση |
120kg |
Μαγνητική διαρροή | <3mT (≤1mT προαιρετικό για την ειδική απαίτηση) |
Διάσταση () (L×W×H) |
764mm×530mm×660mm |
Βάρος |
490kg |
Ενισχυτής δύναμης | |
Δύναμη |
3kVA |
Σήματος προς θόρυβο αναλογία | >65dB |
Τύπος ενισχυτών | Ψηφιακός ON/OFF ενισχυτής δύναμης |
Επίδειξη ενισχυτών δύναμης |
Με τις τέλειες συσκευές συναγερμών και προστασίας για την επίδειξη LCD πέρα από το ρεύμα, πέρα από την τάση, τη θερμοκρασία κ.λπ. πάγκων. Και τάση, τρέχουσα προστασία για το ημίτονο, τυχαίο RMS |
Ενότητα λογικής ενισχυτών δύναμης | Ο κύριος πίνακας ελέγχου ενισχυτών υιοθετεί τον έλεγχο ΚΜΕ, με τη λειτουργία αυτοεπιθεώρησης. |
Ενισχυτής με τη λειτουργία μνήμης ελαττωμάτων |
Με το ελάττωμα απομνημονεύστε τη λειτουργία, διαθέσιμη στο λόγο ελαττωμάτων ελέγχου εύκολα. Και ολόκληρος εξεταστικός χρόνος, την τελευταία φορά εξεταστικός χρονικός έλεγχος διαθέσιμος |
Προστασία συστημάτων |
Οι λειτουργίες περιλαμβάνουν: πέρα από την τάση, κάτω από την τάση, φάση προεπιλογής, ελάττωμα λογικής, προστασία ενότητας ισχύος, θερμοκρασία ενότητας ισχύος, πέρα από το ρεύμα, πέρα από την τάση, ισχύς souce, μετατόπιση πάγκων, θερμοκρασία πάγκων, εξωτερική προστασία κυκλωμάτων σύνδεσης. Οποιοδήποτε ελάττωμα εμφανίζεται, η παραγωγή κλειστή. Εν τω μεταξύ με την ανησυχία. |
Ενισχυτής |
Υιοθετήστε MOSFET την τεχνολογία ενότητας επίδρασης τομέων κρυσταλλολυχνιών, ενότητα λογικής με το μικροεπεξεργαστή ΚΜΕ πραγματικό - η χρονική δειγματοληψία, προστασία, επίδειξη LCD, τρέχοντας χρόνος αρχείων, κράτη ελαττωμάτων, μέγιστη παραγωγή, συμμορφώθηκε με τις απαιτήσεις CE Ενισχυτής δύναμης με IGBTmodule. |
Εκτιμημένη τάση παραγωγής |
120Vrms |
Αποδοτικότητα ενισχυτών |
>92% |
Διάσταση () (L×W×H) |
550mm×680mm×1455mm |
Βάρος (Uncrated) |
230kg |
Ανεμιστήρας |
|
Δύναμη |
0.75kW |
Ροή αέρα |
0.18m3/s |
Πίεση αέρα |
0.015kgf/cm2 |
Πληροφορίες προϊόντων

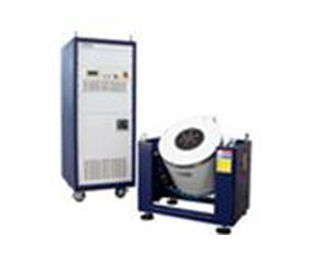

Αποτελείται από το σύστημα δόνησης, ο ελεγκτής δόνησης και άλλα .please εξαρτημάτων αναφέρονται στις πληροφορίες των μερών όπως κατωτέρω:

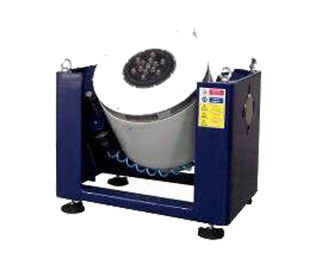

Εισαγωγή συστημάτων:
1.Double μαγνητική δομή κυκλωμάτων για να εξασφαλίσει υψηλή ένταση μαγνητικών πεδίων & να μειώσει τη διαρροή ροής
Η ειδική απομαγνητίζοντας δομή μπορεί να μειώσει τη διαρροή ροής κατωτέρω σε 1 ΑΜ
2.U-τύπος άνοιξη, κύλινδροι και γραμμικό ρουλεμάν για την ισχυρή αντίσταση της εκτροπής του φορτίου
3.Air η άνοιξη χρησιμοποιείται για την απομόνωση δόνησης Εργασία συστημάτων δόνησης σταθερά ακόμη και με το βαρύ φορτίο
κανένα ειδικό ίδρυμα ανάγκης
4.Protection οι συσκευές παρέχονται για πέρα-θερμικό, την υπερφόρτωση, over-current, over-voltage, και
πέρα-μετατόπιση του ελεγκτή δόνησης Ηλεκτρικές συσκευές προστασίας δικτύων για over-voltage,
κάτω από-τάση, που στερείται τη φάση Δύναμη κίνησης, τρέχων-περιορισμός, μαλακός-έναρξη, πέρα-θερμοκρασία,
κοντός-ρεύμα, προστασία ελαττωμάτων ενότητας
5.Able για να ολοκληρώσουν το ημίτονο, τυχαίος, περιβαλλοντικές δοκιμές αντίκτυπου
6.This το σύστημα απαιτεί τη διακύμανση τάσης, ≤±10%
7.This το σύστημα απαιτεί την αντίσταση, ≤4Ω
8.High αξιοπιστία, ιδιαίτερα κατάλληλη για τη μακροπρόθεσμη λειτουργία

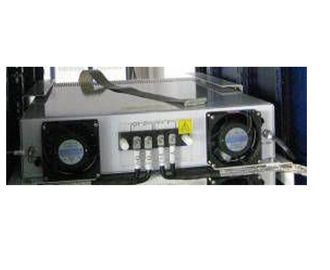

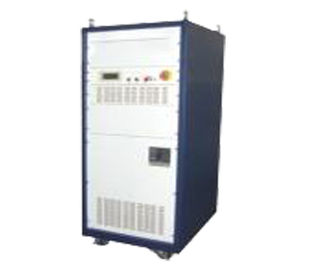

Ψηφιακή εισαγωγή ενισχυτών τύπων διακοπτών:
Αυτό το σύστημα υιοθετεί την τεχνολογία διαμόρφωσης πλάτους σφυγμού ημιτόνου του ψηφιακού ενισχυτή δύναμης. Η εργασία του
η αρχή είναι: χρησιμοποιώντας τη MOSFET field-effect δύναμη διακοπτών υψηλής συχνότητας, μέσω του ψηφιακού κυκλώματος για να ενισχύσει και να αποκαταστήσει το χαμηλής τάσης σήμα που εισάγει από τον ελεγκτή, έπειτα η παραγωγή το αρχικό σήμα στη δόνηση
κινούμενο κύκλωμα σπειρών ελεγκτή, και μετακίνηση επέκτασης του ελεγκτή δόνησης κίνησης επιτραπέζια. Το κύριο μέρος του ψηφιακού ενισχυτή δύναμης: ο μπροστινός έλεγχος, ενότητα ενισχυτών δύναμης, κύκλωμα προστασίας, το μέρος δύναμης και το ηλεκτρικό γραφείο.
Ψηφιακά χαρακτηριστικά γνωρίσματα ενισχυτών τύπων διακοπτών:
1.Easy συντήρηση: Ανταλλάξιμο κιβώτιο ενότητας δύναμης, συμπαγές σχέδιο, διάσωση διαστημική, εύκολο
συντήρηση.
2.LCD επίδειξη:
Η ενότητα λογικής υιοθετεί τον επεξεργαστή τσιπ μικροϋπολογιστών ΚΜΕ, λειτουργία επίδειξης LCD Μπορέστε να παρουσιαστείτε
διάφορα στοιχεία συστημάτων λεπτομερώς (η δύναμη ενισχύει την αληθινή RMS αξία παραγωγής, με τα πρόσθετα στοιχεία
επίδειξη) και κρίση κράτους και ελαττωμάτων λειτουργίας. Με τον τηλεχειρισμό, μακρινή μέτρηση, μακρινή
λειτουργία επικοινωνίας, φιλική διεπαφή, εύκολη λειτουργία.
Ψηφιακή λειτουργία προστασίας ενισχυτών τύπων διακοπτών:
Η προστασία οργάνωσης ενισχυτών δύναμης over-voltage πλέγματος δύναμης, κάτω από-τάση πλέγματος δύναμης, δύναμη
έλλειψη πλέγματος φάσης, ελάττωμα λογικής, ενότητα δύναμης, ενότητα θερμοκρασίας δύναμης, over-current παραγωγής, παραγωγή
over-voltage, κινητήρια δύναμη, η επιτραπέζια μετατόπιση, η επιτραπέζια θερμοκρασία, κ.λπ. Οποιαδήποτε αποτυχία εμφανίζεται, έκλεισε
κάτω από την παραγωγή, με το συναγερμό ήχου και φωτισμού συγχρόνως. Εκτός από την ανωτέρω προστασία, έχει επίσης τους φτωχούς
Αξία RMS η προστασία, και προστασία στάσεων έκτακτης ανάγκης.
Η υψηλή αποδοτικότητα μετατροπής (υψηλότερη από 92%), και υψηλός μετατρέπει την ιονική συχνότητα
Οριζόντιος πίνακας ολίσθησης:
Με τον οριζόντιο πίνακα ολίσθησης, ο ηλεκτροδυναμικός ελεγκτής δόνησης ικανός για το Χ, Υ, δοκιμαστική δοκιμή κατεύθυνσης Ζ. Και μπορεί να συνδυάσει το σύστημα δοκιμής υγρασίας θερμοκρασίας κάνει τη συνδυασμένη περιβαλλοντική δοκιμή. Με τούρμπο - ο φραγμός κυλίνδρων ή το σύστημα περιστροφής ροδών αλυσίδων, ένα άτομο μπορεί εύκολα να περιστραφεί τον πάγκο δόνησης και να τον συνδέσει με τον οριζόντιο πίνακα. Υιοθετήστε το μηχανικό περιορισμό θέσης για να εξασφαλίσετε τη σύνδεση μεταξύ του συστήματος δόνησης και του οριζόντιου πίνακα ολίσθησης. Πολυ πίνακας ολίσθησης μεγέθους διαθέσιμος, από 300mm×300mm (για το μικρό σύστημα δόνησης) στη μεγάλη δοκιμή 2m×2m δειγμάτων πίνακας ολίσθησης. Διαφορετικός φέρων περιορισμός ικανός να εκτελέσει τη διαφορετική λειτουργία και να συμμορφωθεί διαφορετικές απαιτήσεις. Το πάχος και το μέγεθος του πίνακα ολίσθησης θα επηρεάσουν την απόδοση συστημάτων δόνησης, και έχουν επιπτώσεις στην υψηλή συχνότητα περιορισμού, ο χρήστης μπορεί να την προσαρμόσει.
Ψηφιακά χαρακτηριστικά γνωρίσματα ελεγκτών
Ο ελεγκτής δόνησης είναι το πιό πρόσφατο σχέδιο από την επιχείρηση ucon που υιοθετεί τη διεθνή προηγμένη διανεμημένη αρχιτεκτονική συστημάτων, και ο πυρήνας του είναι ο πιό πρώην floating-point σειράς TMS320 τριανταδυάμπιτος μεγάλος επεξεργαστής της επιχείρησης Tj. Η έκθεση δοκιμής παράγεται αυτόματα στο Microsoft Word. Κατά τη διάρκεια ή μετά από της δοκιμής, η έκθεση δοκιμής μπορεί να εκδοθεί, και να παραχθεί έπειτα αυτόματα ή με το χέρι.
Πρότυπα υλικού
Εισαγωγή
(1) 2 κανάλια
(2) ψήφισμα: αναλογική σε ψηφιακό μετατροπή 24 μπιτ (ΠΑΧ)
(3) εισαγμένη σύνθετη αντίσταση: 220 Κ Ω
(4) ενσωματωμένος ενισχυτής δαπανών και σταθερός-τρέχουσα πηγή ΔΠΣ, η τάση & επιτάχυνση ΔΠΣ
ο αισθητήρας μπορεί να συνδεθεί άμεσα
(5) αναλογία σήματος/διαταραχή: >100dB
Παραγωγή
Ποσότητα καναλιών: 1 παραγωγή καναλιών
Ψήφισμα: 24-κομμάτι digital-to-analog μετατροπή (DAC)
Δείκτης λογισμικού ελέγχου
Τυχαίος δείκτης απόδοσης:
Τρόπος ελέγχου: PSD
Ψήφισμα: Μέγιστες 320000 γραμμές
Φάσμα συχνότητας: DC~4800Hz
Δυναμική περιοχή ελέγχου: 85dB
Ακρίβεια ελέγχου: ±1dB,
Χρόνος κλειστών βρόγχων: χαρακτηριστικά 100ms
ΗΜΙΤΟΝΟ
Τρόπος ελέγχου: ημιτονοειδής έλεγχος κυματοειδούς
Φάσμα συχνότητας: 1~5000Hz,
Δυναμική σειρά ελέγχου: 95dB
Χρόνος κλειστών βρόγχων: 10ms
Ακρίβεια ελέγχου: ±1dB Ταχύτητα 1octave/min, αξία 50 σκουπισμάτων του Q
Ψήφισμα συχνότητας: 0,001%
Ταχύτητα σκουπισμάτων: γραμμικό σκούπισμα 0 σε 6000hz/s λογαριθμικό σκούπισμα 0 ~ 100 Οκτώβριος/λ.
Διαστρέβλωση κυμάτων: <0>
ΚΛΟΝΙΣΜΟΣ
Τρόπος ελέγχου: Περιορισμένος μακροπρόθεσμος ή έλεγχος κυμάτων
Τρόπος κλονισμού: κύμα μισό-ημιτόνου
Φάσμα συχνότητας: DC~22000Hz
Πλαίσιο: Max.32K χρόνος διάρκειας: 0.5-3000ms
Τρόπος αποζημιώσεων: προ-σφυγμός, μετά από-σφυγμός, προ/μετά από-σφυγμός
Απόδοση ελέγχου: δυναμική περιοχή υψηλότερη από 90dB
