Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Μέθοδος ελέγχου: | Έλεγχος οθόνης αφής PLC | Υλικό ηλεκτροδίων: | Χρησιμοποιώντας τα ανώτερα και χαμηλότερα ηλεκτρόδια, μια εναλλασσόμενη τάση 2,5 kV 10 kV εφαρμόστηκ |
|---|---|---|---|
| Μειωμένος συσκευή: | Ο χρόνος σταθερός της συσκευής σταλαγματιάς είναι διευθετήσιμος έτσι ώστε ο όγκος σταλαγματιάς και τ | Ρεύμα τάσης δοκιμής: | 500 ~ 10kV (διευθετήσιμα) (ψηφιακή επίδειξη) 5 ~ 60mA (που μπορεί να τεθεί), βραχυκυκλώνουν το ρεύμ |
| Διαστάσεις: | Πλάτος 600mm βάθος 500mm ύψος 1000mm, διάμετρος ø 100mm Χ Χ τρυπών εξάτμισης | ||
| Υψηλό φως: | αίθουσα ευφλέκτου,Ελεγκτής ευφλέκτου |
||

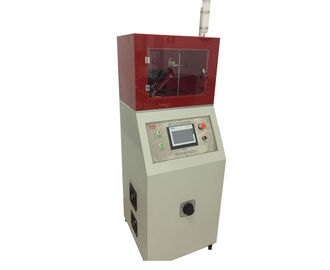

IEC60587-1984 ενσωματωμένο έλεγχος σχέδιο οθόνης αφής PLC ελεγκτών καταδίωξης υψηλής τάσης
Πρότυπα
IEC60587-1984 και D2303.
Εφαρμογή
Υπό την επήρεια η υγρασία και οι ακαθαρσίες στα ηλεκτρικά προϊόντα, μεταξύ των διαφορετικών ζωντανών μερών πολικότητας ή μεταξύ των ζωντανών μερών και του στηρίζοντας μετάλλου μπορούν να προκαλέσουν τη διαρροή στη μόνωση. Το παραγμένο τόξο μπορεί να προκαλέσει το ηλεκτρικό βραχυκύκλωμα ή την ηλεκτρική απαλλαγή λόγω της απαλλαγής. Η απώλεια ή ακόμα και η πυρκαγιά προκαλεί μια πυρκαγιά. Η δοκιμή καταδίωξης διαρροής είναι μια καταστρεπτική δοκιμή που εκτελείται στη μόνωση του υλικού για να μιμηθεί τους ανωτέρω όρους, και χρησιμοποιείται για να μετρήσει και να αξιολογήσει τη σχετική αντίσταση διασκορπισμού του μονωτή στο πλαίσιο της δράσης του νερού ηλεκτρικών πεδίων και ακαθαρσιών στη διευκρινισμένη τάση.
Δείγμα δοκιμής
Στερεά ηλεκτρικά υλικά και προϊόντα μόνωσης για τα ηλεκτρονικές προϊόντα και τις οικιακές συσκευές, όπως: υποδοχές ηλεκτρονόμων, καλύψεις διακοπτών μεταστροφής, επαφείς, κ.λπ.
Χαρακτηριστικό γνώρισμα
Ο ελεγκτής αποτελείται από ένα πειραματικό μέρος και ένα μέρος ελέγχου με ένα ενσωματωμένο σχέδιο για να διευκολύνει την επιτόπιες εγκατάσταση και την ανάθεση. Κοχύλι περιπτώσεων δοκιμής και δομικά μέρη φιαγμένα από ανοξείδωτο ή ορείχαλκο SUS304 επικεφαλής SUS304 ανοξείδωτο ηλεκτροδίων, υψηλής θερμοκρασίας αντίσταση διάβρωσης ακριβές, σταθερό και αξιόπιστο σύστημα ελέγχου αρίθμησης πτώσης.
Παράμετροι
| Μέθοδος ελέγχου | Έλεγχος οθόνης αφής PLC |
| Υλικό ηλεκτροδίων |
Χρησιμοποιώντας τα ανώτερα και χαμηλότερα ηλεκτρόδια, μια εναλλασσόμενη τάση 2,5 kV 10 kV εφαρμόστηκε. Όταν το ρεύμα διαρροής βραχυκυκλώματος είναι ίσο με ή μεγαλύτερο από 60mA στο κύκλωμα δοκιμής, ο χρόνος διατηρείται για 2 δευτερόλεπτα. Η δράση ηλεκτρονόμων, έκοψε το ρεύμα, δείχνοντας ότι το δείγμα απέτυχε |
| Μειωμένος συσκευή | Ο χρόνος σταθερός της συσκευής σταλαγματιάς είναι διευθετήσιμος έτσι ώστε ο όγκος σταλαγματιάς και το χρονικό διάστημα σταλαγματιάς ελέγχονται ακριβώς |
| Ρεύμα τάσης δοκιμής | 500 ~ 10kV (διευθετήσιμα) (ψηφιακή επίδειξη) 5 ~ 60mA (που μπορεί να τεθεί), βραχυκυκλώνουν το ρεύμα μέχρι 100mA (ψηφιακή επίδειξη) |
| Τρέχουσα σύνθετη αντίσταση ελέγχου | 60, 50, 30, 15KΩ ή καθορισμένος σύμφωνα με τις παρούσες απαιτήσεις, επιτυγχάνουν τις απαιτήσεις του δευτεροβάθμιου ρεύματος δοκιμής 10, 22, 33 και 40mA από τη μετατροπή |
| Δευτεροβάθμιος τρέχων αντιστάτης περιορισμού | 15KΩ ή καθορισμένος σύμφωνα με τις παρούσες απαιτήσεις κυκλωμάτων |
| Ηλεκτρόδιο δοκιμής |
2 ζευγάρια, αντίστοιχα, είναι ομαλά burrless ηλεκτρόδια 0.15mm ανοξείδωτου πυκνά, 12.7×25.4, γωνία 160° Και ηλεκτρόδιο Φ2.4 × 45mm ράβδων βολφραμίου, με τον άξονα και τη γωνία του κεφαλιού 30 ° |
| Η δύναμη του ηλεκτροδίου στο δείγμα | 50g±5g. |
| Αριθμός σταγονίδιων | 1-9999 (η ψηφιακή επίδειξη, μπορεί να προετοιμαστεί) |
| Ταχύτητα ανέμου δοκιμής | 0.2m/s (νέα πρότυπα) |
| Πτώση πίεσης | 1.0A 0.1A (λάθος) 100mA (σωστό) ±8% |
| Κρίση καταδίωξης |
Κριτήριο Α: Όταν το ρεύμα μέσω δείγμα στον υψηλό βρόχο υπερβαίνει 60 μΑ, φθάνει στο τελικό σημείο. Η overcurrent συσκευή αποκλείει τη δύναμη αυτή τη στιγμή. Κριτήριο Β: Όταν το σημάδι φθάνει στο σημάδι στην επιφάνεια του δείγματος σε 25 χιλ. από το χαμηλότερο ηλεκτρόδιο, το τελικό σημείο επιτυγχάνεται. |
| Διαστάσεις | Πλάτος 600mm βάθος 500mm ύψος 1000mm, διάμετρος ø 100mm Χ Χ τρυπών εξάτμισης |
| Διαμόρφωση | Συστήνεται να επιλεχτεί η ηλεκτρονική ζυγίζοντας συσκευή |
| Εξαρτήματα | Μετρητής βάθους: Η ακρίβεια του μετρητή βάθους είναι ±0.01mm, και η άκρη του ελέγχου είναι ένα ημισφαίριο με μια ακτίνα 0.25mm. |
