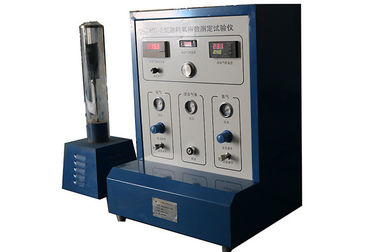

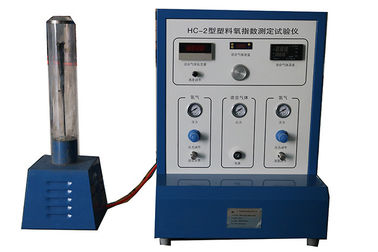

Πλαστικός εξοπλισμός iso4589-1, καίγοντας μηχανή δοκιμής μεθόδου δεικτών οξυγόνου δοκιμής συμπεριφοράς

Πλαστικός εξοπλισμός δοκιμής μεθόδου δεικτών οξυγόνου iso4589-1 καίγοντας μηχανή δοκιμής συμπεριφοράς

Πρότυπα

Βασίζεται στο iso4589-1 πλαστικό-προσδιορισμό της συμπεριφοράς καψίματος από το οξυγόνο δείκτης-part1: Καθοδήγηση και ο iso4589-1 πλαστικό-προσδιορισμός της συμπεριφοράς καψίματος από το οξυγόνο δείκτης-part1: Δοκιμή περιβαλλοντικός-θερμοκρασίας.

Εφαρμογή

Η συσκευή είναι κατάλληλη για τη δοκιμή της καύσης δεικτών οξυγόνου και το δείγμα που το πάχος του δείγματος είναι λιγότερο από 10.5mm μπορεί να σταθεί κατακόρυφα και μόνος-ενισχυμένος στο οξυγόνο και μικτή την άζωτο ροή υπό τους διευκρινισμένους όρους δοκιμής. Η θέση δοκιμής όπου ο ελάχιστος δείκτης συγκέντρωσης οξυγόνου που απαιτείται για την καύση του δείγματος διατηρείται. Ισχύει επίσης στο δείγμα με την προφανή πυκνότητα μεγαλύτερη από το ομοιογενές στερεό υλικό 100kg/m, το τοποθετημένο σε στρώματα υλικό ή το υλικό αφρού, και μερικά υλικά αφρού η των οποίων προφανής πυκνότητα είναι λιγότερο από 100kg/m στο οξυγόνο και μικτή άζωτο ροή υπό τους διευκρινισμένους όρους δοκιμής. Η περιοχή δοκιμής όπου ο ελάχιστος δείκτης συγκέντρωσης οξυγόνου που απαιτείται για την καύση του δείγματος διατηρείται.

 Παράμετρος

Εγκατάσταση

1.Users πρέπει να διαβάσει τα iso4589-1 πρότυπα προσεκτικά, να εξοικειωθεί με και να κυριαρχήσει τις απαιτήσεις των διάφορων δεικτών δοκιμής στα πρότυπα, να καταλάβει τη σύνθεση του εξοπλισμού, και να ξέρει πώς ο εξοπλισμός καλύπτει τις απαιτήσεις των παραμέτρων.

Σε αυτήν την δοκιμή, η ρύθμιση της μεθόδου λειτουργίας του χειριστή και οι παράμετροι έχουν μια μεγάλη επιρροή στα αποτελέσματα της δοκιμής. Ο ελεγκτής πρέπει να διαβάσει τα πρότυπα προσεκτικά και να λειτουργήσει αυστηρά σύμφωνα με τις απαιτήσεις και τα βήματα των προτύπων προκειμένου να κατασταθεί η δοκιμή επαναλαμβανόμενη.

Σε αυτήν την δοκιμή, η ρύθμιση της μεθόδου λειτουργίας του χειριστή και οι παράμετροι έχουν μια μεγάλη επιρροή στα αποτελέσματα της δοκιμής. Ο ελεγκτής πρέπει να διαβάσει τα πρότυπα προσεκτικά και να λειτουργήσει αυστηρά σύμφωνα με τις απαιτήσεις και τα βήματα των προτύπων προκειμένου να κατασταθεί η δοκιμή επαναλαμβανόμενη.

2.The το πεδίο ελέγχου του εξοπλισμού δειγμάτων τοποθετείται σε έναν κατάλληλο λειτουργούντα πίνακα και ο κύλινδρος καύσης τοποθετείται σε ένα σφραγισμένο πεδίο με έναν ανεμιστήρα εξάτμισης. Το Connecte ο κύλινδρος καύσης και το θερμοηλεκτρικό ζεύγος στο κιβώτιο ελέγχου και τη σύνδεση του ηλεκτρικού σωλήνα θέρμανσης, η γραμμή σύνδεσης μεταξύ του δοχείου ψύξης ημιαγωγών και το κιβώτιο ελέγχου, συνδέει την παροχή ηλεκτρικού ρεύματος κιβωτίων ελέγχου 220V.

3.A ο λαστιχένιος σωλήνας χρησιμοποιείται για να συνδέσει το χαμηλής πιέσεως τέλος της ανακουφιστικής βαλβίδας πίεσης στον κύλινδρο οξυγόνου με τη διεπαφή στο κιβώτιο ελέγχου, και τη σύνδεση μεταξύ του χαμηλής πιέσεως τέλους της ανακουφιστικής βαλβίδας πίεσης στον κύλινδρο αζώτου και της διεπαφής στο κιβώτιο ελέγχου. Ένας πλαστικός σωλήνας με την τυχαία σύνδεση 8MM χρησιμοποιείται για να συνδέσει τη γρήγορη διεπαφή στο κιβώτιο ελέγχου και κάτω από τον κύλινδρο καύσης.

4.Insert το κεφάλι του αισθητήρα θερμοκρασίας θερμοηλεκτρικών ζευγών (μπλε καλώδιο περίπου 2MM στη διάμετρο) σε μια μικρή τρύπα στο πιάτο αργιλίου κάτω από τον κύλινδρο.

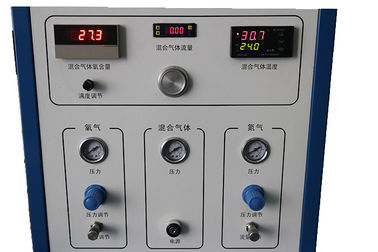

5.When που η παροχή ηλεκτρικού ρεύματος του εξοπλισμού ανοίγεται, ο αισθητήρας θερμοκρασίας, η εργασία συστημάτων θέρμανσης και ψύξης αυτόματα, και η θερμοκρασία του κυλίνδρου καύσης φθάνει σε 23 ℃ ±2 ℃.It μπορεί να περιστραφεί το οξυγόνο στο πίνακα ελέγχου και να ρυθμίσει το κουμπί πίεσης του μειωτή πίεσης αζώτου, και να παρατηρήσει το μετρητή πίεσης στην επιτροπή για να κάνει το οξυγόνο στην επιτροπή και το μετρητή πίεσης αζώτου 0.1MP.

6.The η τυχαία σύνδεση διατρύπησε το πιάτο και το πλέγμα μετάλλων τοποθετείται στον κύλινδρο καύσης. Στις ανθρώπινες χάντρες γυαλιού, εγκαταστήστε το ανώτερο πλέγμα μετάλλων πιάτων στρώματος πορώδες. Σύμφωνα με το δείγμα που εξετάζεται, επιλέξτε το κατάλληλο προσάρτημα δειγμάτων που εγκαθίσταται στη ράβδο υποστήριξης που χρησιμοποιείται.

Προσδιορισμός του συνολικού ποσοστού ροής μικτών αερίων

7.The τα πρότυπα διευκρινίζουν ότι το ποσοστό ροής του μικτού αερίου στον κύλινδρο καύσης είναι 40±2mm/s.

Τύπος για τον υπολογισμό του συνολικού ποσοστού ροής μικτών αερίων: Q=V.S

Στον τύπο: Q: ποσοστό ροής αερίου μιγμάτων Β: ταχύτητα S αερίου μιγμάτων: περιοχή τμημάτων κυλίνδρων καύσης

Η διάμετρος του κυλίνδρου καύσης του εξοπλισμού είναι 80 χιλ.

Q=0.04 ² xπx0,04x60x1000=12.05±0.6L/MIN

(εάν η διάμετρος των αλλαγών κυλίνδρων, το συνολικό ποσοστό ροής του μίγματος πρέπει να υπολογιστεί εκ νέου)

8.Adjust το εξόγκωμα ρύθμισης οξυγόνου, κάνει τη ροή οξυγόνου σε 12.05L/MIN διά την πίεση 0.1MP. Η δείχνοντας αξία μαζικό Flowmeter είναι 12,05. Όταν η θερμοκρασία στο θερμόμετρο είναι σταθερή σε 23 ℃ ±2 ℃, η δείχνοντας αξία του μετρητή περιεκτικότητας σε οξυγόνο πρέπει να προσαρμοστεί έως 99.8-99.9, ο οποίος μπορεί να ρυθμιστεί από τη μικρή μεταβλητή αντίσταση στον πίνακα περιεκτικότητας σε οξυγόνο με το μικρό ανοιχτήρι της τυχαίας σύνδεσης.

Με να κλείσει το κουμπί ρύθμισης οξυγόνου και άνοιγμα του εξογκώματος ρύθμισης αζώτου, το ποσοστό ροής αζώτου μπορεί να φθάσει σε 12,05 λ/λ διά την πίεση 0.1MP, δηλ., η δείχνοντας αξία μαζικό Flowmeter είναι 12,05. Όταν η θερμοκρασία στο θερμόμετρο είναι σταθερή σε 23 ℃ ±2 ℃, η αξία του μετρητή περιεκτικότητας σε οξυγόνο πρέπει να εκφραστεί ως 0-0.1.

Εξέταση

1. Προετοιμάστε 15 ή περισσότερα δείγματα σύμφωνα με τα πρότυπα.

Προετοιμασία του δείγματος

Προετοιμασία των μόνος-ενισχυμένων υλικών δειγμάτων

Χρησιμοποιώντας το τυχαίο μαχαίρι αλτήρων προσαρτημάτων για να αποκόψει το μόνο υλικό στηριγμάτων που πρέπει να εξεταστεί σε 15 κομμάτια ή περισσότεροι με τη punching μηχανή ή να χρησιμοποιήσει άλλες μεθόδους για να αποκόψει 15 κομμάτια του μόνου υποστηριγμένου υλικού ή περισσότεροι που χρησιμοποιούνται.

Προετοιμασία των μη-μόνος-ενισχυμένων υλικών δειγμάτων

Δείγματα περικοπών των μη-μόνος-ενισχυμένων υλικών σε 15 κομμάτια ή περισσότεροι του δείγματος 140x50mm με το ψαλίδι ή άλλες μεθόδους.

2. Επιλέξτε το κατάλληλο προσάρτημα δειγμάτων σύμφωνα με τα πρότυπα και το εγκαταστήστε στο πλαίσιο υποστήριξης στον κύλινδρο καύσης.

3.Install το δείγμα, καλύπτει το σωλήνα γυαλιού, και καλύπτει το ανώτερο όριο της κάλυψης ροής.

4. Σύμφωνα με το πρόγραμμα δοκιμής, το αέριο μιγμάτων με το ποσοστό ροής 12 λ/λ, η πίεση οξυγόνου στο πίνακα ελέγχου και η πίεση αζώτου είναι 0,1 ποσοστό ροής MP.The οξυγόνου και το άζωτο καθορίζεται από το γνωστό και άγνωστο δείκτη οξυγόνου του δείγματος.

Όταν ο δείκτης οξυγόνου του υλικού είναι γνωστός και πρέπει να επιβεβαιωθεί από την καύση και εάν ο γνωστός δείκτης οξυγόνου είναι 25, σύμφωνα με τα πρότυπα, το μήκος της διάδοσης φλογών κάτω καταγράφεται από το χρονόμετρο με διακόπτη. Εάν ο διαδίδοντας χρόνος δεν είναι αρκετός ή η φλόγα εξαφανίζεται με τον τρόπο, το οξυγόνο πρέπει να αυξηθεί, και το άζωτο πρέπει να αυξηθεί.

Όταν ο δείκτης οξυγόνου του υλικού είναι άγνωστος, είναι απαραίτητο να αρχίσει με έναν δείκτη οξυγόνου 18:

Πάρτε την αρχική αξία περιεκτικότητας σε οξυγόνο δεδομένου ότι 18,0, το συνολικό ποσοστό ροής του μικτού αερίου είναι 12,05 λ/λ. παρατηρούν τη θερμοκρασία του ελεγκτή στο πίνακα ελέγχου εάν εάν είναι σε 23 ℃ ±2 ℃, η θερμοκρασία του αερίου μιγμάτων είναι σταθερά σε 23 ℃ ±2 ℃, και το δείγμα αναφλέγεται μετά από τη δεκαετία του '30 σύμφωνα με τα πρότυπα, το μήκος της διάδοσης φλογών κάτω καταγράφεται από το χρονόμετρο με διακόπτη. Εάν ο διαδίδοντας χρόνος δεν είναι αρκετός ή η φλόγα εξαφανίζεται με τον τρόπο, το οξυγόνο πρέπει να αυξηθεί, και το άζωτο πρέπει να αυξηθεί.

5.It παρατηρείται εάν η θερμοκρασία ένδειξης του θερμομέτρου στο πίνακα ελέγχου είναι σε 23 ℃ ±2 ℃.if η θερμοκρασία είναι χαμηλότερη από 23 ℃ ±2 ℃, το κουμπί θέρμανσης πρέπει να ανοίξουν για να θερμάνουν το αέριο μιγμάτων, έτσι ώστε το αέριο μιγμάτων μπορεί να αναφλεχτεί σε 23 ℃ ±2 ℃.If που η θερμοκρασία του αερίου μιγμάτων είναι 23 ℃ ±2 ℃, το δείγμα πρέπει να αναφλεχτεί μετά από τη δεκαετία του '30.

6. Ένα igniter withф2mm ακροφύσιο εγκαθίσταται (η δεξαμενή βουτανίου θα αγοραστεί από το χρήστη). Ρυθμίστε το ποσό αερίου στην περιοχή βουτανίου και αναφλέξτε τη φλόγα ακροφυσίων έτσι ώστε το μήκος της φλόγας είναι 16 ±4 χιλ. και το δείγμα αναφλέγεται σύμφωνα με τη μέθοδο και το χρόνο που ορίζονται από τα πρότυπα.

7. Εάν το δείγμα δεν μπορεί να αναφλεχτεί, αυξήστε τη ροή του οξυγόνου, ή μειώστε τη ροή του αζώτου συγχρόνως. Όπως απαιτείται από τα πρότυπα, που αυξάνουν τη συγκέντρωση οξυγόνου του μίγματος. Εάν το οξυγόνο προστίθεται ή μειώνεται, η ίδια ποσότητα του αζώτου πρέπει να μειωθεί ή να αυξηθεί ταυτόχρονα για να εξασφαλίσει ότι το συνολικό ποσοστό ροής του μίγματος διατηρείται σε 12,05 λ/λ.

8.Burning: Μετά από να αναφλέξει, ο χρόνος καύσης καταγράφηκε με το χρονόμετρο με διακόπτη και το μήκος καύσης παρατηρήθηκε, και η απόδοση καύσης ενός ενιαίου δείγματος αξιολογήθηκε σύμφωνα με τα πρότυπα.

9. Καθορίστε μια αύξηση ή μια μείωση στη συγκέντρωση οξυγόνου του μικτού αερίου βασισμένου σε μια ενιαία δοκιμή, και συνεχίστε με την επόμενη δοκιμή.

10. Σύμφωνα με τις απαιτήσεις και τα βήματα του τυποποιημένου, ολοκληρώστε τη δοκιμή των υπόλοιπων δειγμάτων, υπολογίστε την αξία Κ, και σύμφωνα με τη σταθερή απόκλιση του δείγματος.

Διάγραμμα ηλεκτρικών σχηματικών αναπαραστάσεων (συνημμένη εικόνα)
